Thuis ProductenDifferentiële druktransmitterCCY16Y Differencialdruk Type Stroom Transmitter 0,25%FS DP Transmitter Voor Stroommeting

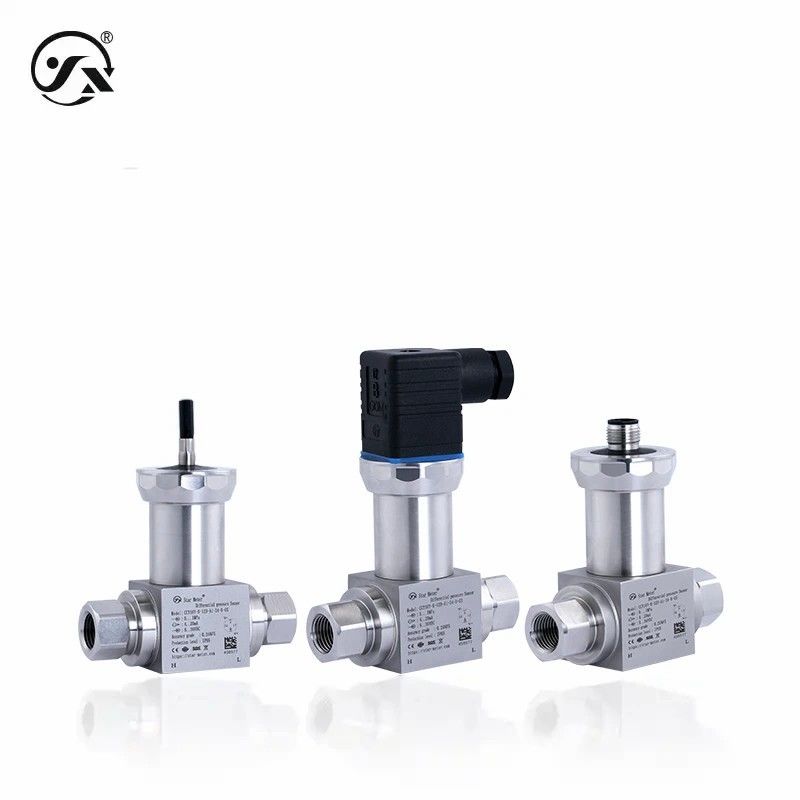

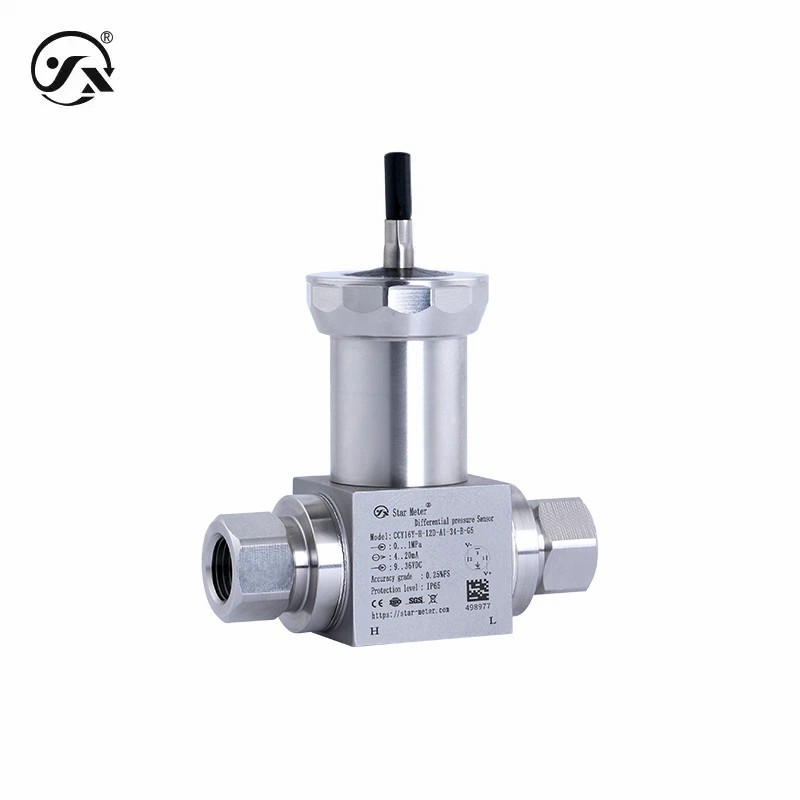

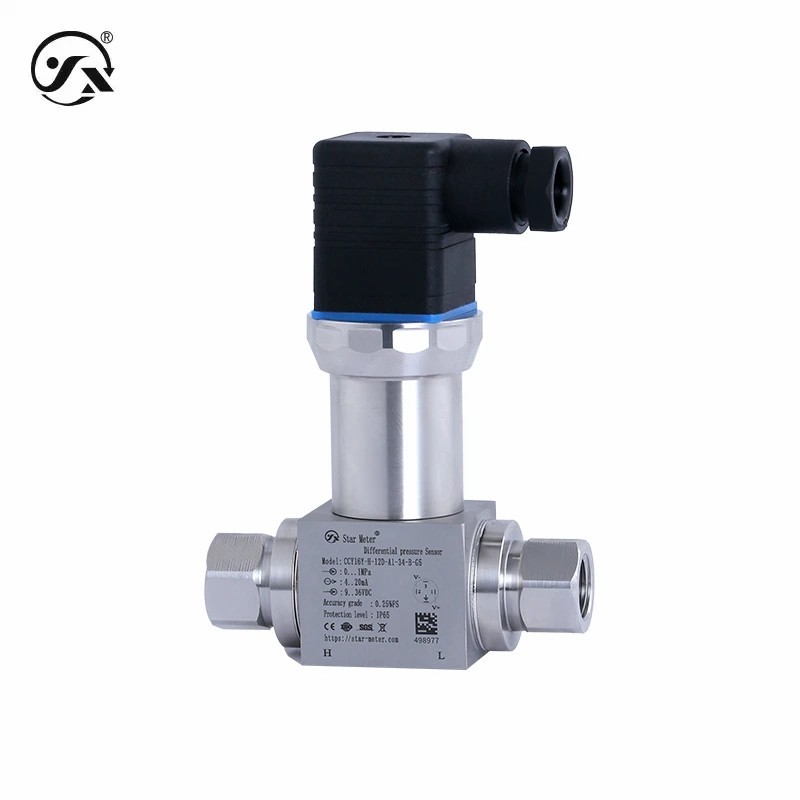

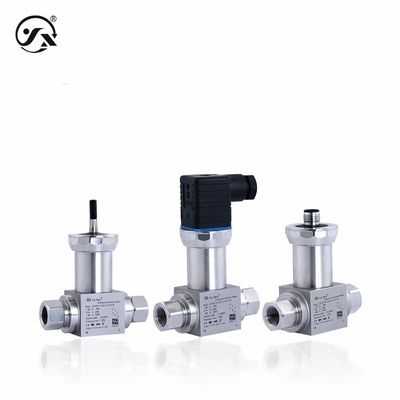

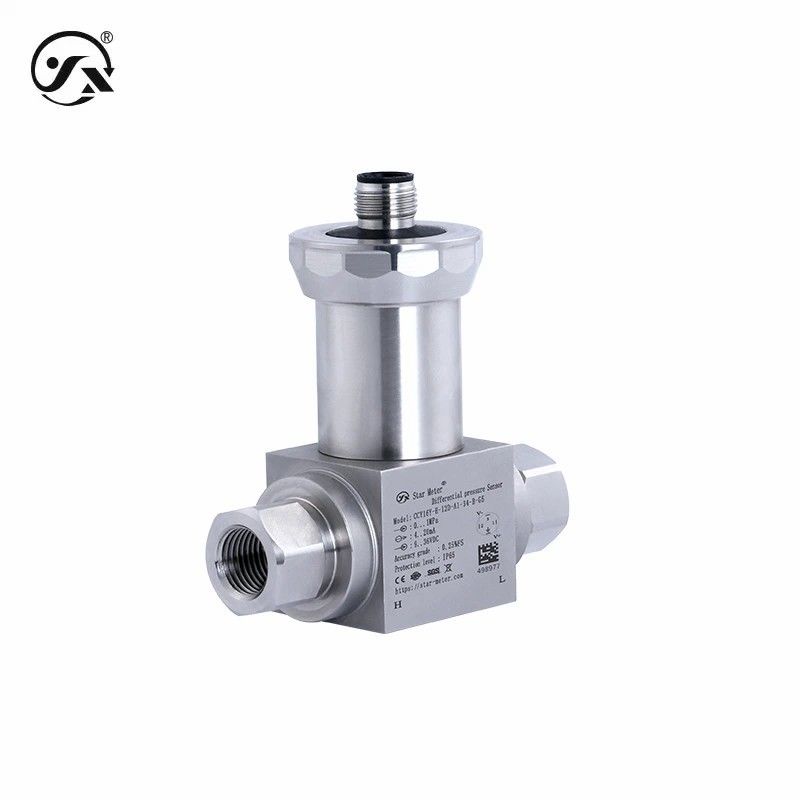

CCY16Y Differencialdruk Type Stroom Transmitter 0,25%FS DP Transmitter Voor Stroommeting

CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement
CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement
Basisinformatie
Plaats van herkomst: China
Merknaam: Star merter
Modelnummer: CCY16Y
Min. bestelaantal: 1pc
Prijs: negotiable
Betalingscondities: T/T
Levering vermogen: 30000 stuks per maand
Contact nu
Bereik: 0~2,5 MPa (zie voor meer details de selectietabel van het bereik) Output: 4 ~ 20mA, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC, 0,5 ~ 2,5VDC
Stroomvoorziening: 9~36VDC, 15~36VDC, 3~5VDC Precisiteit: 0.25%FS, 0.5%FS
naam: Differentiële drukstroomtransmitter
Markeren:

CCY16 Differencialdrukstroomtransmitter

,

0.25% FS DP-stroomtransmitter

,

DP-zender voor stroommeting

De differentialdrukzender van het type CCY16Y is ontworpen voor industriële toepassingen om de differentialdrukwaarde van vloeistoffen of gassen te meten.maar ook van uitstekende kwaliteit.Het heeft tevens diverse voordelen zoals uitgangssignaal, bereik en elektrische verbinding, die geschikt zijn voor verschillende werkomstandigheden.





Basisparameters
Metingsmedium Vloeistof of gas (compatibel met contactmateriaal)
Meetbereik 0~2,5 MPa (zie voor meer details de selectietabel van het bereik)
Drukmodus Differentiële druk
Temperatuurcompensatie -10 ̊70°C

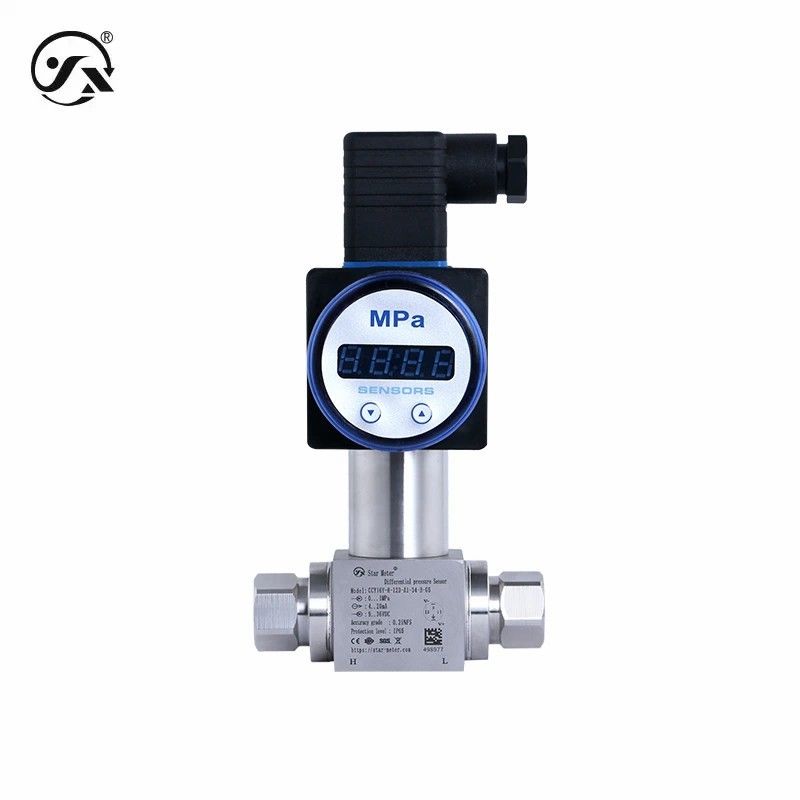

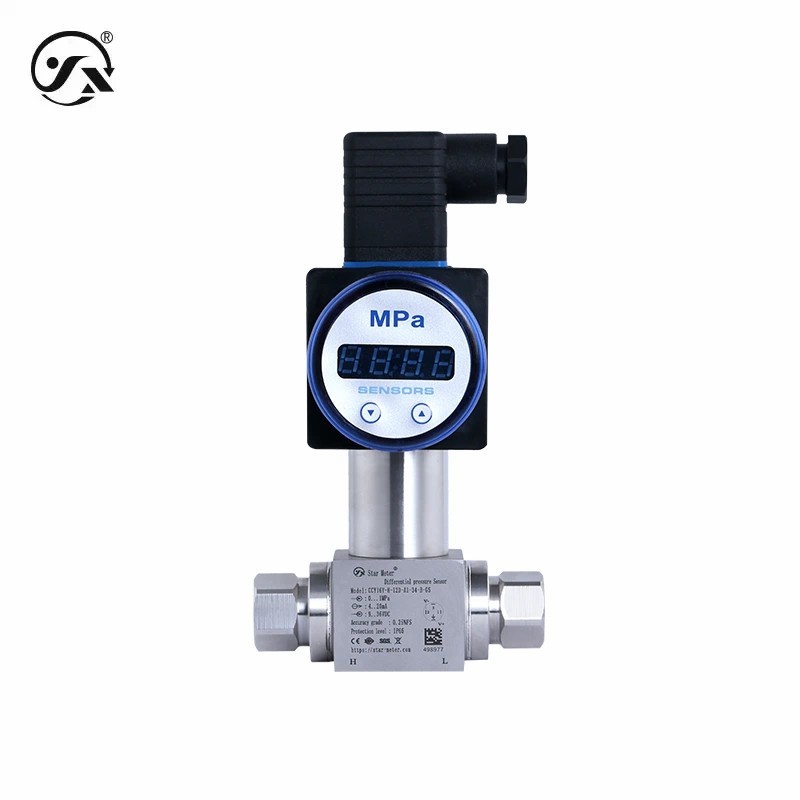

Klasse van nauwkeurigheid 0.25% FS (differentiële drukbereik tot nominale relatie ≥1:2.5) 0,5% FS (differentieel drukbereik tot nominale relatie < 1:2.5) Met herhaalbaarheid ≤ 0,05% FS, hysteresis ≤ 0,05% FS, digitale buis (LED)

weergave
Opmerking: Referentietoestandstemperatuur 25 ~ 86 °C, atmosferische druk 106 ~ 45 kPa, luchtvochtigheid 75 ~ <% RH.
Reactiefrequentie Analoge uitgang ≤ 30 Hz, digitale uitgang ≤ 5 Hz
Stabiele prestaties ± 0,1% FS/jaar
Temperatuurverschuiving ±0,01%FS/°C (temperatuurcompensatiebereik) ±0,05%FS/°C (buiten temperatuurcompensatiebereik)
Totaal gewicht Geen display≈ 415g heeft een display≈ 460g
Grade van bescherming IP65 (zonder scherm) IP54 (met scherm) Opmerking: het bovenstaande beschermingsniveau verwijst naar de elektrische verbinding die wordt bereikt nadat de elektrische verbinding is voltooid.
Uitgangsvermogen
Uitgangssignaal 4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5~2.5VDC
Stromaansluitingsbereik 936VDC, 1536VDC, 3 5VDC
Duurzame prestaties 10X106 keer (cyclussen van lager bereik tot hoger bereik)
Vermogensbereik
Huidig type ≤ 0,02Us ((W)
Spanningstype ≤ 0,001UW, ≤ 0,008UW
Digitaal ≤ 0,015Us ((W)
Beladingskenmerken
Spanningstype ≥ 10 kΩ
Huidig type Geen schermbelasting≤ {(Us-7.5)÷0.02}Ω met schermbelasting≤{(Us-12)÷0.02}Ω (US=toevoerspanning)
arbeidsomstandigheden
Temperatuur van het medium -40°C tot 85°C
Omgevingstemperatuur -40°C tot 85°C
Omgevingsvochtigheid 0% ~ 95% RH ((geen condensatie, geen condensatie)
Algemeen materiaal
het diafragma 316L roestvrij staal (contact met het te meten medium)
Procesverbinding 304 roestvrij staal (contact met het te meten medium)
behuizing met een breedte van niet meer dan 50 mm
Gezegels O-ring van nitrilrubber
De shell weergeven ABS-technische kunststoffen (LED-scherm)
Hirschmann gewrichten ABS-technische kunststoffen
Mechanische stabiliteit
Seismische prestaties 10g ((20... 2000Hz) voldoet aan de norm IEC60068-2-6
Schokweerstand 500 g/ms voldoet aan de norm IEC60068-2-27
Elektrische bescherming
Bescherming tegen kortsluiting eeuwigdurend
Antipolariteitsbescherming Geen schade, maar werkt niet.
Isolatieweerstand ≥ 100MΩ500VDC
Dielectrische sterkte 500VAC
Outputgrenswaarden
De uitgang is minimaal. 4 mA,0,0.001VDC,0.05VDC
Maximaal vermogen 20 mA,2000,10VDC,5VDC
Handleiding
Productinformatie - Chinees (CN) PDF-formaat
Productinformatie - Engels (EN) PDF-formaat
Selectie van de producten - Chinees (CN) PDF-formaat
Productkeuze - Engels (EN) PDF-formaat
Installatie-instructies - Chinees (CN) PDF-formaat
Installatie-instructies - Engels (EN) PDF-formaat
Protocol - Chinees (CN) PDF-formaat
