| Basisparameters |
|
| Metingsmedium |
Vloeistof of gas (compatibel met contactmateriaal) bereik < 10 kPa (niet-geleidende, niet-corrosieve, niet-explosieve gassen met een luchtvochtigheid ≤ 90% RH, geen condensatie). |
| Meetbereik |
-100 kPa~0~100 MPa (zie voor meer details de selectietabel van het bereik) |
| Tipe druk |
Gewichtsdruk, absolute druk, negatieve druk |
| Temperatuur van het medium |
-40°C tot 85°C |
| Op tijd |
20 ms |
| Stabiele prestaties |
± 0,1% FS/jaar |
| Temperatuurverschuiving |
±0,01%FS/°C (temperatuurcompensatiebereik) ±0,05%FS/°C (buiten temperatuurcompensatiebereik) |
| Ex type |
Vlamwerend Ex db II.C T6 Gb Vlamwerend Stoftype Ex tb IIIC T80°C Db
Intrinsiek veilig Ex ia II.C T6 Ga (4~20mA/4~20mA HART-uitgang alleen)
Innerlijk veilig voor stof Ex iaD 20 T80°C (alleen HART-uitgang 4 ~ 20mA ~ 20mA).
OPMERKING: intrinsiek veilig moet worden aangedreven door een veiligheidsbarrière of intrinsiek veilig voedingsmiddel |
| Grade van bescherming |
IP66
Opmerking: het bovenstaande beschermingsniveau verwijst naar de elektrische verbinding die wordt bereikt nadat de elektrische verbinding is voltooid. |
| Duurzame prestaties |
10X106 keer (cyclussen van lager bereik tot hoger bereik) |
| Reactiefrequentie |
Analoogsignaaluitgang ≤ 30 Hz digitale signaaluitgang ≤ 5 Hz HART-communicatie ≤ 10 Hz |
| Totaal gewicht |
Geen scherm≈ 1,25 kg met scherm≈ 1,4 kg |
| resolutie |
Analoge uitgang 0,01% FS, digitale uitgang 0,05% FS |
| uitgang |
4 ′ 20mA,RS485,0 ′ 10VDC,0 ′ 5VDC,1 ′ 5VDC,4 ′ 20mA HART |
| Stroomvoorziening |
9~32VDC,13~32VDC,15~32VDC,15~24VDC |
| Klasse van nauwkeurigheid |
00,1% FS,0.25% FS,00,5% FS |
| Maximaal vermogen |
|
| Huidig type |
≤ 0,02Us ((W) |
| Digitaal |
≤0,02Us(W) (met scherm), ≤0,015Us(W) (zonder scherm) |
| Spanningstype |
≤ 0,02Us(W) (met scherm), ≤ 0,008Us(W) (zonder scherm) |
| 4 ¢ 20 mA HART |
≤ 0,02Us ((W) |
| Beladingskenmerken |
|
| Spanningstype |
≥ 10 kΩ |
| Huidig type |
Geen schermbelasting ≤ {(US-7.5) ÷0.02}Ω
met schermbelasting≤{(US-12)÷0.02}Ω (US=toevoerspanning) |
| HART-stroomtype |
Vervolging ≤ {(Us-12)÷0.02}Ω(Us=Voedingsspanning) |
| Milieuomstandigheden |
|
| Omgevingstemperatuur |
-40°C tot 85°C |
| Omgevingsvochtigheid |
0% ~ 95% RH ((geen condensatie, geen condensatie) |
| Overdruk en ontploffing |
|
| Overbelastingsdruk |
300% FS, 200% FS, 150% FS, 12 kPa, 50 kPa, 300 kPa, 480 kPa, 750 kPa, 800 kPa,1.2MPa,2MPa,3MPa,5MPa |
| Breukdruk |
600% FS, 500% FS, 400% FS, 300% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa,1.25MPa,2MPa,3MPa,5MPa,9MPa,12.5MPa |
| Algemeen materiaal |
|
| Diafragma |
316L roestvrij staal (contact met het te meten medium) |
| Procesverbinding |
304 roestvrij staal (contact met het te meten medium) |
| Buitenste schelp |
met een breedte van niet meer dan 50 mm |
| Gezegels |
Nitrilrubber, fluoroelastomeer |

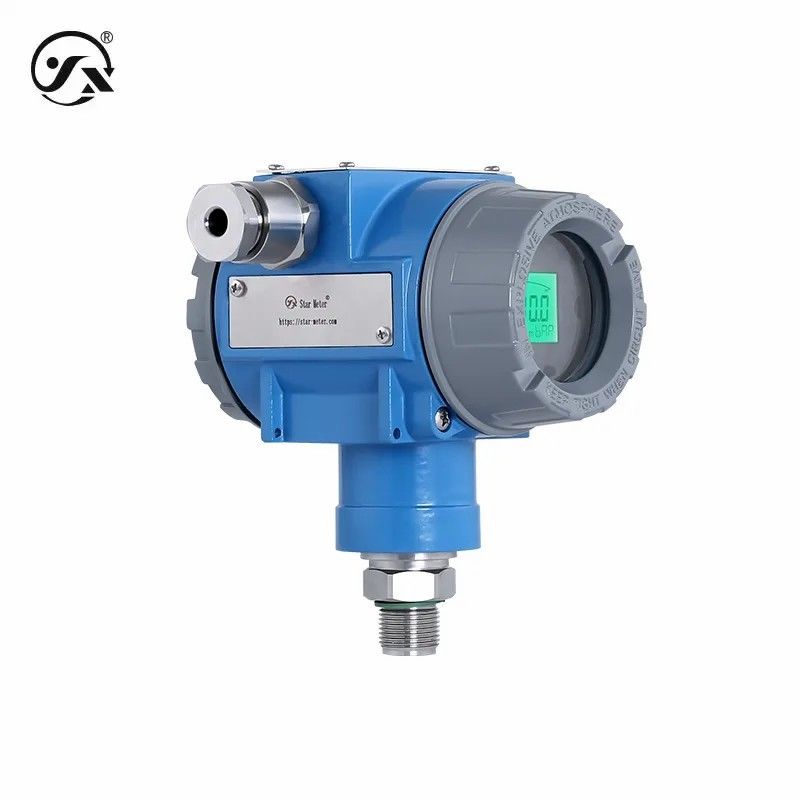

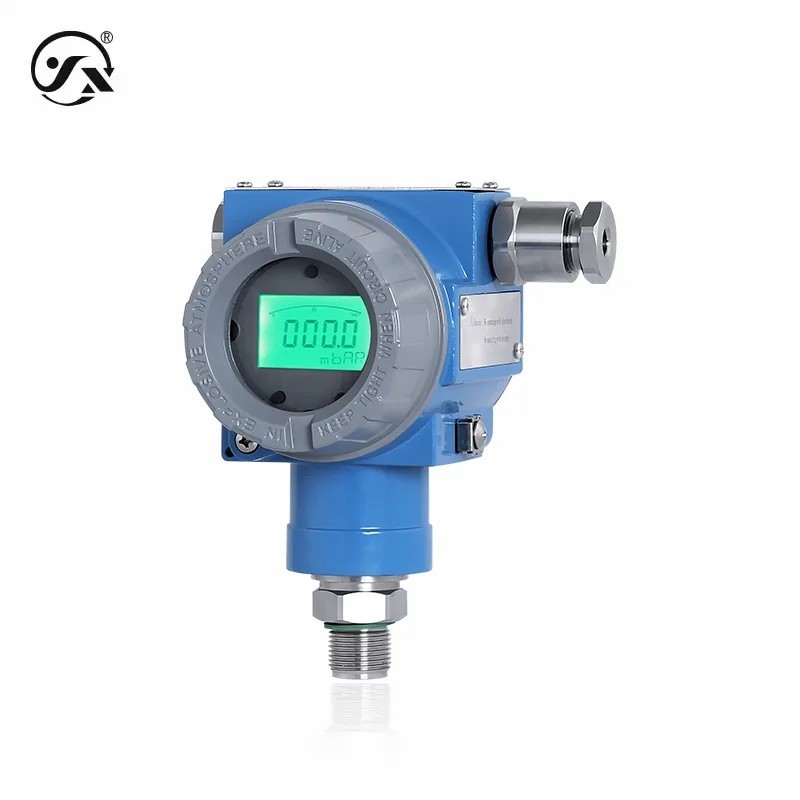

| Toon venster |
≈ 6 mm explosiebestendige glas |
| Mechanische stabiliteit |
|
| Seismische prestaties |
10g ((20... 2000Hz) voldoet aan de norm IEC60068-2-6 |
| Schokweerstand |
500 g/ms voldoet aan de norm IEC60068-2-27 |
| Elektrische bescherming |
|
| Bescherming tegen kortsluiting |
eeuwigdurend |
| Antipolariteitsbescherming |
Geen schade, maar werkt niet. |
| Isolatieweerstand |
≥ 100MΩ 500VDC |
| Dielectrische sterkte |
500VAC |
| Outputgrenswaarden |
|
| De uitgang is minimaal. |
4 mA,0,0.001VDC,3.8 mA |
|
| Maximaal vermogen |
20 mA,2000,5VDC,10VDC,22mA |
