| Basisparameters |
|
| Metingsmedium |
Vloeistof of gas (compatibel met contactmateriaal) |
| Meetbereik |
-100 kPa~0~60 MPa (zie de selectietabel voor het bereik voor details) Bereik < 10 kPa (niet-geleidende, niet-corrosieve, niet-explosieve gassen en vochtigheid ≤ 90% RH, geen condensatie) |
| Tipe druk |
Gewichtsdruk, absolute druk, negatieve druk |
| Temperatuurcompensatie |
Standaard (temperatuurcompensatie -10-70°C) 0,25% FS, 0,5% FS
Facultatief (temperatuurcompensatie -40-80°C) 0,1% FS, 0,25% FS (noot)
Opmerking: het bereik is ≤ 10 kPa en het temperatuurcompensatiebereik is -10~70°C |
| Klasse van nauwkeurigheid |
00,1% FS,0.25% FS,00,5% FS |
| Reactiefrequentie |
5Hz, 30Hz, 100Hz. |
| Stabiele prestaties |
± 0,1% FS/jaar |
| Temperatuurverschuiving |
±0,01%FS/°C (temperatuurcompensatiebereik) ±0,05%FS/°C (buiten temperatuurcompensatiebereik) |
| Totaal gewicht |
≈ 450 g (inclusief kabel van 5 m) |
| Grade van bescherming |
IP67 Opmerking: Het bovenstaande beschermingsniveau verwijst naar de elektrische aansluiting die na voltooiing wordt bereikt en is ook afhankelijk van de elektrische aansluiting. |
| Uitgangsvermogen |
|
| Uitgangssignaal |
4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5~2.5VDC |
| Stromaansluitingsbereik |
936VDC, 1536VDC, 3 5VDC |
| Vermogensbereik |
|
| Huidig type |
≤ 0,02Us ((W) |
| Spanningstype |
≤ 0,008Us (W), ≤ 0,001Us (W) |
| Digitaal |
≤ 0,015Us ((W) |
| Beladingskenmerken |
|
| Spanningstype |
≥ 10 kΩ |
| Huidig type |
Stroombelasting ≤ {(Us-7.5)÷0.02 ((Us=toevoerspanning) }Ω |
| Milieuomstandigheden |
|
| Temperatuur van het medium |
-40°C tot 85°C |
| Omgevingstemperatuur |
-40°C tot 85°C |
| Omgevingsvochtigheid |
0% ~ 95% RH ((geen condensatie, geen condensatie) |
| Overbelastingcapaciteit |
|
| Overbelastingsdruk |
300% FS, 200% FS, 150% FS, 12 kPa, 50 kPa, 300 kPa, 480 kPa, 750 kPa, 800 kPa,1.2MPa,2MPa,3MPa,5MPa |
| Breukdruk |
600% FS, 500% FS, 400% FS, 300% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa,1.25MPa,2MPa,3MPa,5MPa,9MPa,12.5MPa |
| Algemeen materiaal |
|
| het diafragma |
316L roestvrij staal (contact met het te meten medium) |
| Procesverbinding |
304 roestvrij staal (contact met het te meten medium) |
| behuizing |
met een breedte van niet meer dan 50 mm |
| Gezegels |
Fluoroelastomeer van nitrilrubber (contact) (druk- en ontploffingsgrafiek (contact met het te meten medium) |
| Kabel |

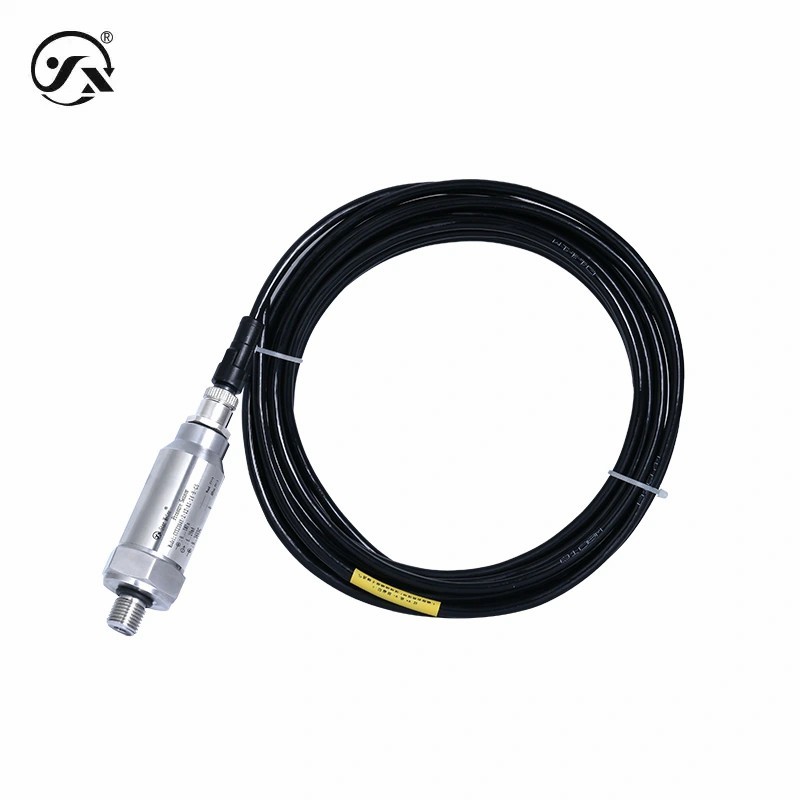

Direct lood Meetbereik ≤ 1,6 MPa φ7,2 mm polyurethaan-luchtschermkabel (UV-bescherming) Direct lood, luchtvaart lood Bereik> 1.6 MPa of absolute druk (A) φ5 mm polyurethaan afgeschermde kabel (UV-bescherming) |
| Mechanische stabiliteit |
|
| Seismische prestaties |
10g ((20... 2000Hz) voldoet aan de norm IEC60068-2-6 |
| Schokvastheid: |
500 g/ms voldoet aan de norm IEC60068-2-27 |
| Elektrische bescherming |
|
| Bescherming tegen kortsluiting |
eeuwigdurend |
| Antipolariteitsbescherming |
Geen schade, maar werkt niet. |
| Isolatieweerstand |
≥ 100MΩ500VDC |
| Dielectrische sterkte: |
500VAC |
| Outputgrenswaarden |
|
| De uitgang is minimaal. |
4mA, 0, 0,001VDC, 0,05VDC (Andere: 3,8mA) |
| Maximaal vermogen |
20mA, 2000, 10VDC, 5VDC (Andere: 26mA, 12VDC) |
