| Basisparameters |
|
| Metingsmedium |
Vloeistoffen, gassen (compatibel met contactmaterialen) |
| Drukbereik |
-0,1~0~4MPa (zie voor meer details de selectietabel van het bereik) |
| Drukmodus |
Gewichtsdruk, negatieve druk, absolute druk |
| Gemiddelde temperatuur |
-40°C tot 85°C |
| Aanstekeertijd |
20 ms |
| Stabiele prestaties |
±0,1% FS/jaar |
| Temperatuurcompensatie |
-10 ̊70°C |
| Temperatuurverschuiving |
± 0,01% FS/°C (binnen de temperatuurcompensatie) ± 0,05% FS/°C (buiten de temperatuurcompensatie) |
| Explosiebestendige vorm |
Intrinsiek veilig Ex ia II.C T6 Ga (alleen 4 ~ 20 mA) |
| Ingangsbescherming |
IP65 (geen scherm) IP54 (scherm) Opmerking: het bovenstaande beschermingsniveau verwijst naar de voltooiing van de elektrische verbinding |
| Duurzame prestaties |
1X106 cycli (aantal cycli van het onderste bereik naar het bovenste bereik) |
| Totaal gewicht |
Geen scherm≈ 190g met scherm≈ 270g |
| resolutie |
Analoge uitgang 0,01% FS, digitale uitgang 0,05% FS |
| Uitgangsvermogen |
|
| Uitgangssignaal |
4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5~2.5VDC |
| Stromaansluitingsbereik |
9~28VDC, 15~28VDC, 3~5VDC, 15~24VDC |
| Klasse van nauwkeurigheid |
|
| Meetbereik ≥ 100 kPa |
00,25% |
| 10 kPa≤ bereik < 100 kPa |
00,5% FS |

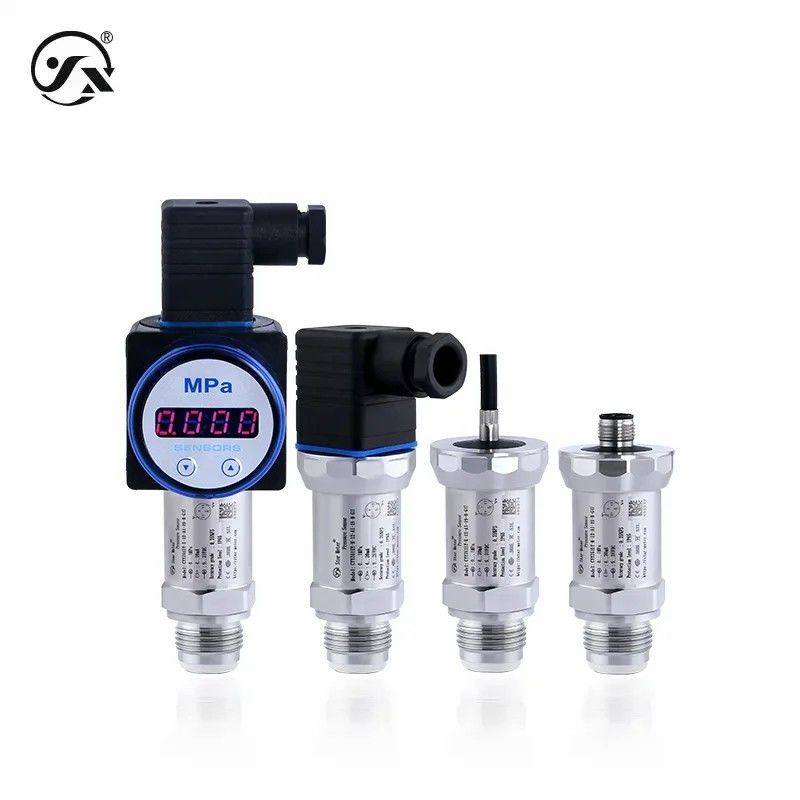

| Precies van de kop |
0.5% FS digitaal buis (LED) display |
| Frequentie van de reactie |
|
| RS485-uitgang |
5 Hz |
| Absolute druk en negatieve druk |
30 Hz |
| Het bereik ≤ 10 kPa |
30 Hz |
| andere |
100 Hz |
| Vermogensbereik |
|
| Spanningstype |
≤ 0,02UW, ≤ 0,008UW, ≤ 0,001UW |
| Huidig type |
≤ 0,02Us ((W) |
| Digitaal |
≤ 0,02UW, ≤ 0,015UW |
| Beladingskenmerken |
|
| Spanningstype |
≥ 10 kΩ |
| Huidig type |
Geen schermbelasting ≤{(Us-7.5)÷0.02}Ω
Met een schermbelasting ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning) |
| Milieuomstandigheden |
|
| Omgevingstemperatuur |
-40°C tot 85°C |
| Omgevingsvochtigheid |
0% tot 95% RH (geen condensatie, geen condensatie) |
| Overbelastingcapaciteit |
|
| Overbelastingsdruk |
300% FS, 200% FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa,1.2MPa,2MPa |
| Breukdruk |
600% FS, 500% FS, 400% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa,1.25MPa,2MPa,3MPa,5MPa,2MPa,3MPa,5MPa |
| Algemeen materiaal |
|

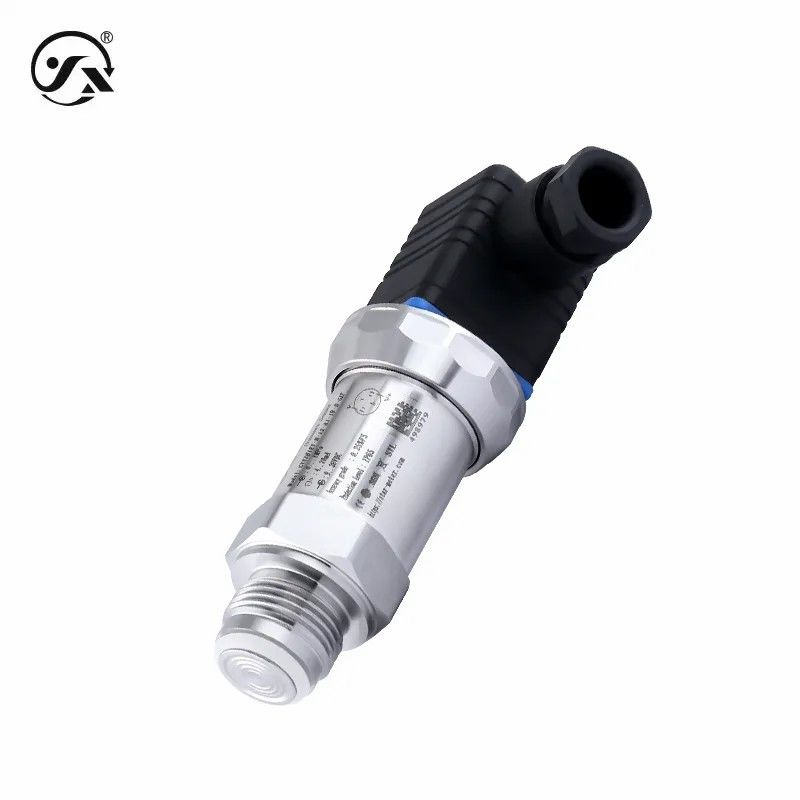

| het diafragma |
316L roestvrij staal (in contact met het te meten medium) |
| Procesverbindingen |
316 roestvrij staal (in contact met het te meten medium) |
| behuizing |
met een breedte van niet meer dan 50 mm |
| O-ringen |
Nitrilrubber (contact met het te meten medium) |
| Toont de shell |
ABS-technische kunststoffen (LED-scherm) |
| Hersmann-aansluitingen |
ABS-technische kunststoffen |
| Mechanische stabiliteit |
|
| Trillingsweerstand |
10 g ((20... 2000 Hz) overeenkomstig de norm IEC60068-2-6 |
| Schokvastheid: |
500 g/ms voldoet aan de norm IEC60068-2-27 |
| Elektrische bescherming |
|
| Bescherming tegen kortsluiting |
eeuwigdurend |
| Omgekeerde polariteitsbescherming |
Geen schade, maar geen werk. |
| Isolatieweerstand |
≥ 100MΩ 500VDC |
| Dielectrische sterkte: |
500VAC |
| Outputgrenswaarden |
|
| De uitgang is minimaal. |
4 mA,0,0.001VDC,0.05VDC |
| De uitgang is maximaal. |
20 mA,2000,10VDC,5VDC |
