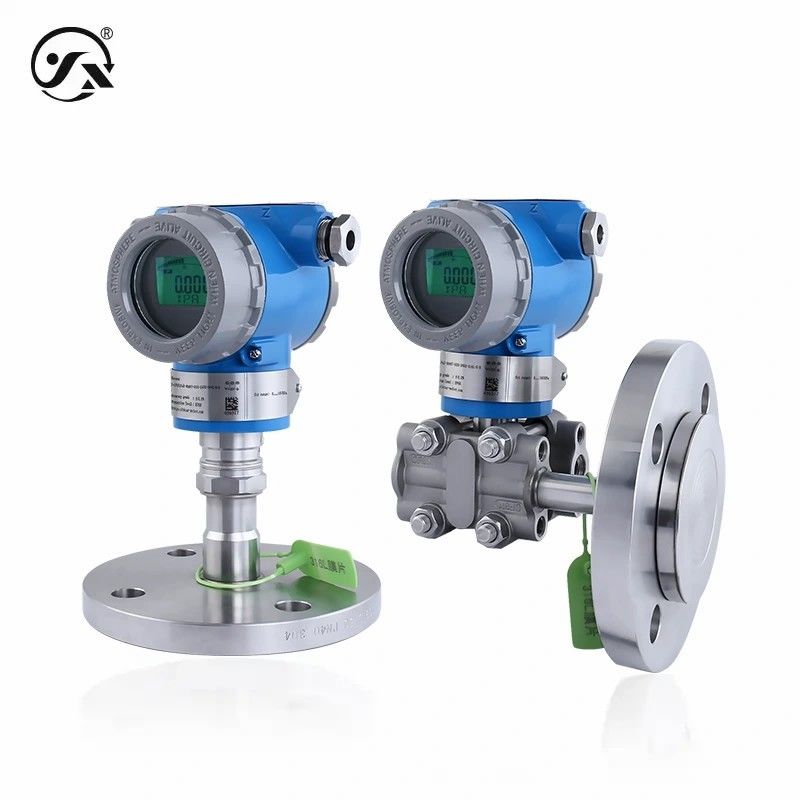

CYYZ3051DAY monokristallijn silicium drukzender met een enkele flenster gebruikt monokristallijn silicium resonantie sensor technologie.De structuur met één flens zorgt voor mechanische isolatie en thermische isolatie., en kan omgaan met complexe corrosieve media, hoogtemperatuurmedia en andere locaties. Geschikt voor het meten van de druk van vloeistoffen, gassen of dampen.intrinsiek veilig type, stof intrinsiek veilig type, vlamwerend type en vlamwerend stoftype.

Basisparameters
Metingsmedium	Vloeistof of gas (compatibel met contactmaterialen)
druktype	Absolute druk, meetdruk
Gemiddelde temperatuur	-40 ∼ 110 °C
uitgangssignaal	4-20mA HART protocol
Stromaansluitingsbereik	1232VDC, 1524VDC (alleen intrinsiek veilig en explosiebestendige)
Maximaal vermogen	≤ 0,02Us ((W)
verbindingstijd	20 ms
Stabiele prestaties	± 0,05%URL/jaar
Ontploffingsveilig niveau	Ontploffingsdicht type Ex d II C T6 Gb Explosiebestendige stof Ex tb IIIC T80°C Db Intrinsiek veilig type Ex ia IIC T6 Ga stof van intrinsiek veilig type Ex ia IIIC T200 80°C Da Opmerking: de intrinsieke veiligheid moet worden doorgegeven door een veiligheidsbarrière of een intrinsiek veilige voeding die wordt aangedreven door:
Beschermingsniveau	IP66 Opmerking: het bovenstaande beschermingsniveau verwijst naar het niveau dat wordt bereikt nadat de elektrische aansluiting is voltooid.
reactiefrequentie	De tijdconstante is instelbaar, in stappen van 0,1 seconden, vanaf 32 seconden.
Beladingskenmerken
HART-stroomtype	Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
milieuomstandigheden
Geen LCD-liquid crystal display omgevingstemperatuur	-40°C tot 85°C
met LCD-display omgevingstemperatuur	-20°C tot 70°C
luchtvochtigheid	0%~95% RH (geen condensatie, geen condensatie)
Algemeen materiaal
Diafragma	316L roestvrij staal/Hastelloy C/tantalum (contact met het meetmedium)
flenzen	304/316L roestvrij staal
Klemblok	304 roestvrij staal (alleen zijdelingse)
Vullingsvloeistof	Silikonolie, hoogtemperatuursilikonolie, minerale olie, fluorolie
schroef	304 roestvrij staal (alleen zijdelingse)
geval	van gietijzer
weergavevenster	≈6 mm explosiebestendige glas
mechanische stabiliteit
Antivibratieprestaties	10g ((20...2000Hz) voldoet aan de norm IEC60068-2-6
Schokweerstand	500 g/ms voldoet aan de norm IEC60068-2-27
elektrische bescherming
Kortsluitingsbescherming	permanent
Omgekeerde polariteitsbescherming	Geen schade, maar werkt niet.
Isolatieweerstand	≥ 100MΩ 500VDC
Dielectrische sterkte	500VAC
Outputgrenswaarden
Minimale uitstoot	3.8 mA
Maximaal vermogen	22 mA

handleiding
Productinformatie ◄ Chinees (CN)	PDF-formaat
Productinformatie Engelse	PDF-formaat
Productkeuze ◄ Chinees (CN)	PDF-formaat
Productkeuze ◄ Engels (EN)	PDF-formaat
Installatie-instructies ◄ Chinees (CN)	PDF-formaat
Installatie-instructies	PDF-formaat
Instructies voor het bedienen van knoppen ◄ Chinees (CN)	PDF-formaat
Instructies voor het bedienen van de knop ◄ Engels (EN)	PDF-formaat

label:

Plaats van herkomst:	China
Merknaam:	Star merter
Modelnummer:	CYYZ3051DAG

Min. bestelaantal:	1pc
Prijs:	negotiable
Betalingscondities:	T/T
Levering vermogen:	30000 stuks per maand

Bereik:	0~10kPa~3MPa	Output:	4~20mA HART
Stroomvoorziening:	12~32VDC, 15~24VDC	Precisiteit:	±0,2% SPAN, ±0,5% SPAN
naam:	Druktransmittersensor
