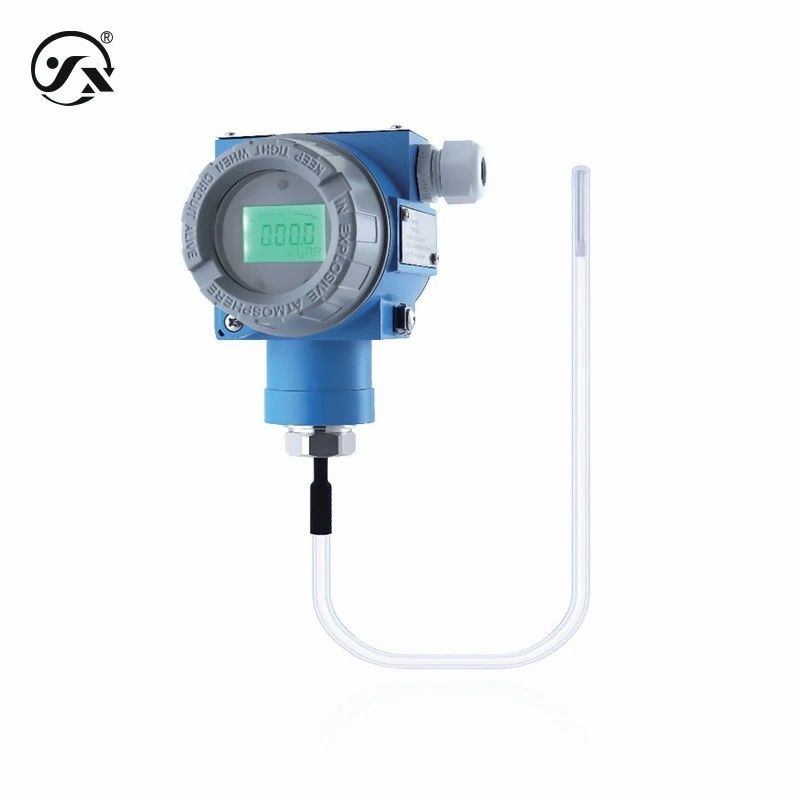

CWDZ71CY anti-corrosie split explosiebestendige temperatuurzender

CWDZ71CY Anti Corrosion Split Explosion Proof Temperature Transmitter
CWDZ71CY Anti Corrosion Split Explosion Proof Temperature Transmitter
Basisinformatie
Plaats van herkomst: China
Merknaam: Star merter
Modelnummer: CWDZ71CY
Contact nu
Bereik: -50 ∼ 200 °C, -200 ∼ 100 °C Output: 4·20mA, 4·20mA HART, RS485, Pt100 (1/3B-niveau)
Stroomvoorziening: 9 ∼32VDC, 13 ∼32VDC, 15 ∼32VDC, 15 ∼24VDC Precisiteit: 0.25%FS, 0.5%FS
Markeren:

Temperatuurtransmitter tegen corrosie

,

Split-temperatuurtransmitter

,

explosiebestendige temperatuurzender

De CWDZ71CY anti-corrosie split explosiebestendige temperatuurzender is zorgvuldig ontworpen en geschikt voor de temperatuurmeting van corrosieve vloeistoffen en gassen.Met explosiebestendige en HART-protocolcommunicatieopties, kosteneffectief.



Basisparameters
Metingsmedium Vloeistof of gas (compatibel met contactmaterialen)
Meetbereik -50 ∼ 200 °C, -200 ∼ 100 °C
Metingselement 1*Pt100 ((1/3B-klasse)
Reactietijd 18 s (voldoende aan IEC60751, windsnelheid 0,4 m/s, 10°C-stap)
Stabiele klasse = ¢info ¢ prestaties ±0,1% FS/jaar
Explosiebestendige vorm Intrinsiek veilig type Ex ia IIC T6 Ga (alleen stroomuitgang)
Stof van intrinsiek veilig type Ex ia IIIC T85°C Da (alleen stroomopwekking)
Opmerking/Intrinsiek veilig moet worden aangedreven door een veiligheidsbarrière of intrinsiek veilig voedingsmiddel
Verbindingstijd 400 ms
Beschermingsniveau Behuizing IP66 Probe IP68 Opmerking/Beschermingsniveau verwijst naar het niveau dat wordt bereikt nadat de elektrische verbindingen zijn voltooid.
Totaal gewicht Met scherm ≈ 1,4 kg Zonder scherm ≈ 1,25 kg
Genauigheidsniveau 0.25% FS, 0.5% FS metersnauwkeurigheid 0.05% FS (LCD met achtergrondverlichting)
Resolutie Analoge uitgang 0,02% FS, digitale uitgang 0,1°C
Beladingskenmerken
Spanningstype ≥ 10 kΩ
Huidig type Geen schermbelasting ≤ {(Us-7.5) ÷ 0.02} Ω
Vertoonbelasting ≤ {(Us-12) ÷ 0,02} Ω (Us = voedingsspanning)
HART-stroomtype Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
Milieuomstandigheden
Omgevingstemperatuur -40°C tot 85°C
Omgevingsvochtigheid 0%~95%RH (geen condensatie en geen condensatie)
Elektrische bescherming
Kortsluitingsbescherming permanent
Omgekeerde polariteitsbescherming Geen schade, maar werkt niet.
Isolatieweerstand ≥ 100MΩ,500VDC
Dielectrische sterkte 500VAC
Beperking van de uitvoer
4-20mA 2.5 mA~26 mA
RS485 0~3500/7000
4-20mAHART 3.8mA~22mA
Algemeen materiaal
schelp met een breedte van niet meer dan 50 mm
Toon venster ≈6 mm explosiebestendige glas
vertonen LCD-display zonder achtergrondverlichting
Proefmateriaal
304 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - van de soort gebruikt voor de vervaardiging van rubber
Kabels PTFE afgeschermde compensatiekabel (φ3,2 mm)
Anti-corrosie beschermingspijp Temperatuurbestandheid van FEP-polifluorethyleenpropyleen -200 ∼200°C (in contact met het meetmedium)
Mechanische stabiliteit
Trillingsweerstand 10 g (20...2000 Hz) overeenkomstig de norm IEC60068-2-6.
Schokweerstand 500 g/ms overeenkomstig de norm IEC60068-2-27
