Thuis ProductenDruktransmittersensorCYYZ51DAY Vlak membraan druktransmitter anti corrosie

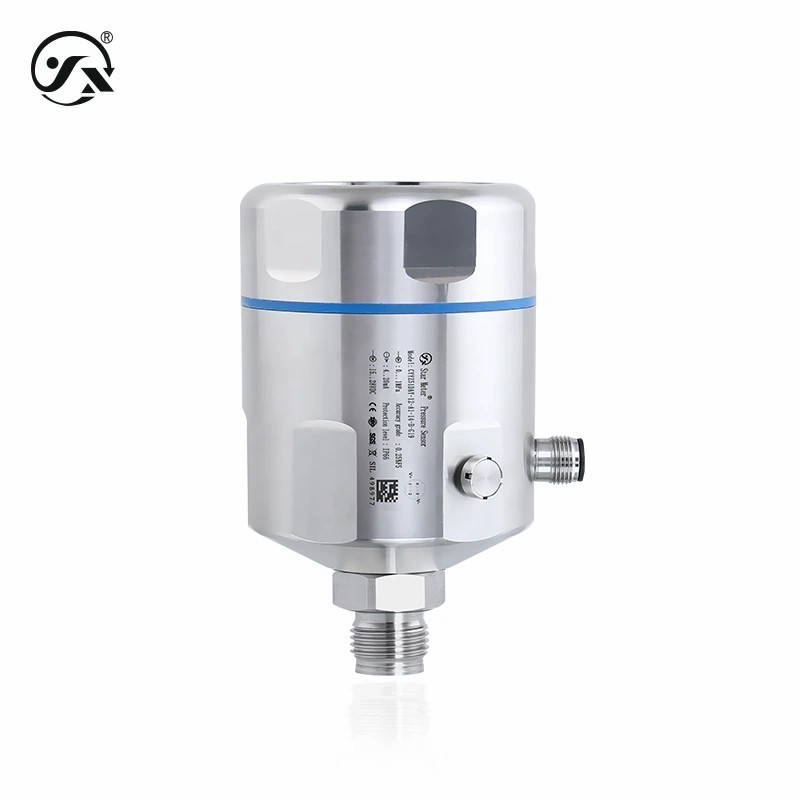

CYYZ51DAY Vlak membraan druktransmitter anti corrosie

CYYZ51DAY Flat Membrane Pressure Transmitter Anti corrosion
CYYZ51DAY Flat Membrane Pressure Transmitter Anti corrosion
Basisinformatie
Plaats van herkomst: China
Merknaam: Star merter
Modelnummer: CYYZ51DAG
Contact nu
Bereik: -100 kPa~0~6 MPa (zie voor meer details de selectietabel van het bereik) Output: 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC
Stroomvoorziening: 5~28VDC, 9~28VDC, 13~28VDC, 15~28VDC, 15~24VDC Precisiteit: 00,1% FS, 0,25% FS, 0,5% FS
Markeren:

Flat Membrane Druktransmitter

,

Druktransmitter anti-corrosie

CYYZ51DAY platte film drukzenders zijn ontworpen voor het meten van viskeuze of colloïdale media.en het heeft twee explosiebestendige functies van intrinsiek veilig type en van intrinsiek veilig stoftype, en kan ook kiezen voor HART-protocolcommunicatie, wat kosteneffectief is.



Basisparameters
Metingsmedium Vloeistoffen, vloeistoffen, gassen (compatibel met contactmaterialen)
Drukbereik -100kPa ¥0 ¥6MPa (zie voor meer details de selectietabel voor het bereik class= ¥info ¥)
Drukmodus Gewichtsdruk, absolute druk, negatieve druk
Gemiddelde temperatuur -40°C tot 85°C
Verbindingstijd 20 ms
Stabiele klasse = ¢info ¢ prestaties ±0,1% FS/jaar
Temperatuurverschuiving ±0,01%FS/°C (binnen het temperatuurcompensatiebereik) ±0,05%FS/°C (buiten het temperatuurcompensatiebereik)
Explosiebestendige vorm Intrinsiek veilig type Ex iaII CT6 Ga (slechts 4 ‰ 20 mA/4 ‰ 20 mAHART)
Stof intrinsiek veilig type Ex iaD 20 T80°C (alleen 4 ‰ 20mA/4 ‰ 20mAHART uitgang)
Opmerking/intrinsiek veilig moet worden aangedreven door een veiligheidsbarrière of intrinsiek veilig voedingsmiddel
Beschermingsniveau IP66
Opmerking/Het bovenstaande beschermingsniveau verwijst naar het niveau dat wordt bereikt nadat de elektrische aansluiting is voltooid.
Duurzame prestaties 1X106 keer (aantal cycli van ondergrens tot bovengrens)
Reactiefrequentie Analoogsignaaluitgang ≤30Hz Digitaalsignaaluitgang ≤5Hz HART-communicatie ≤10Hz
Totaal gewicht ≈1 kg
Resolutie Analoge uitgang 0,01% FS, digitale uitgang 0,05% FS
Maximaal vermogen ≤ 0,02Us ((W)
Beladingskenmerken
Spanningstype ≥ 10 kΩ
Huidig type Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
HART-stroomtype Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
Milieuomstandigheden
Omgevingstemperatuur -40°C tot 85°C
Omgevingsvochtigheid 0%~95%RH (geen condensatie en geen condensatie)
Overdruk en explosie
Overbelastingsdruk 300%FS, 200%FS, 200%FS, 200%FS, 150%FS, 150%FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa, 1,2MPa, 2MPa, 3MPa, 5MPa
Breukdruk 600%FS, 500%FS, 500%FS, 400%FS, 400%FS, 300%FS, 20kPa, 200kPa, 600kPa, 900kPa, 1,25MPa, 2MPa, 3MPa, 5MPa, 9MPa, 12,5MPa
Algemeen materiaal
Diafragma 316L roestvrij staal (in contact met het meetmedium)
Procesverbinding 304 roestvrij staal (in contact met het meetmedium)
schelp 304 roestvrij staal
Kerndichtheid Zie de druk- en barstgrafiek (contact met het meetmedium)
draadverzegelingen Fluorrubber
Toon venster ≈6 mm explosiebestendige glas
Mechanische stabiliteit
Trillingsweerstand 10 g (20...2000 Hz) overeenkomstig de norm IEC60068-2-6.
Schokweerstand 500 g/ms overeenkomstig de norm IEC60068-2-27
Elektrische bescherming
Kortsluitingsbescherming permanent
Omgekeerde polariteitsbescherming Geen schade, maar werkt niet.
Isolatieweerstand ≥ 100MΩ500VDC
Dielectrische sterkte 500VAC
Beperking van de uitvoer
4-20mA 4mA~20mA
RS485 0 tot 2000
0 ′10VDC 0.001VDC~10VDC
0 ′5VDC 0.001VDC~5VDC
1 ′5VDC 0.001VDC~5VDC
4-20mAHART 3.8mA~22mA
handleiding
Productinformatie ◄ Chinees (CN) PDF-formaat
Productinformatie Engelse PDF-formaat
Productkeuze ◄ Chinees (CN) PDF-formaat
Productkeuze ◄ Engels (EN) PDF-formaat
Installatie-instructies ◄ Chinees (CN) PDF-formaat
Installatie-instructies PDF-formaat
Beschrijving van het protocol ◄ Chinees (CN) PDF-formaat
Beschrijving van het protocolEngels (EN) PDF-formaat
