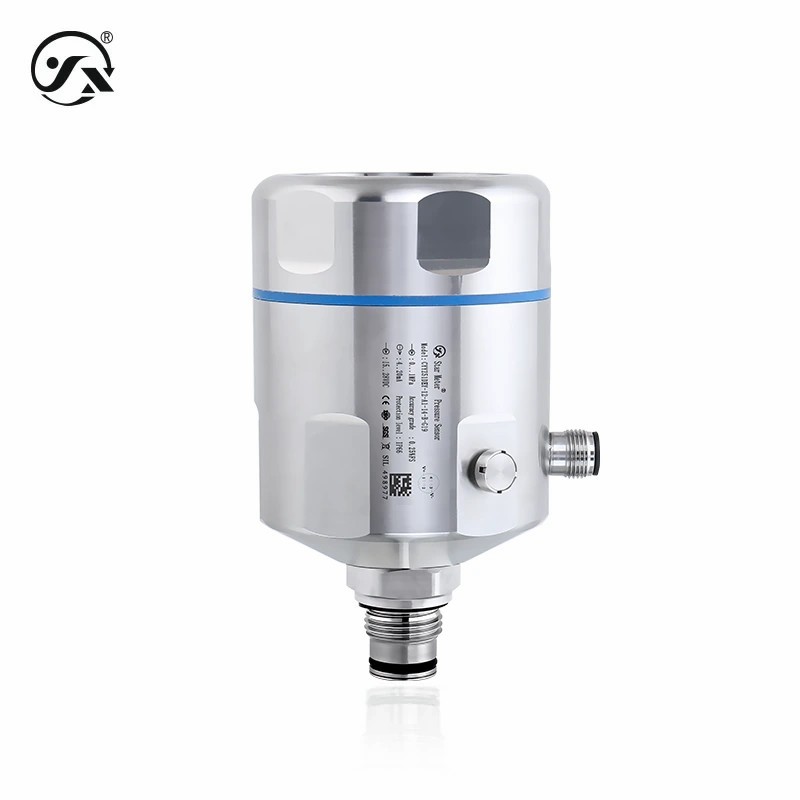

CYYZ51DEY Vlak membraan druktransmitter sanitair

CYYZ51DEY Flat Membrane Pressure Transmitter Sanitary
CYYZ51DEY Flat Membrane Pressure Transmitter Sanitary
Basisinformatie
Plaats van herkomst: China
Merknaam: Star merter
Modelnummer: CYYZ51DEY
Contact nu
Markeren:

Flat Membrane Druktransmitter

,

Druktransmitter sanitair

De CYYZ51DEY-drukzender van het vlakke filmtype is ontworpen om hechting, kristallisatie, gemengde verontreiniging en andere media te meten.Het platte membraanontwerp wordt aangenomen om effectief te voorkomen dat het impulsgat wordt geblokkeerdDe procesverbinding gebruikt de afdichtingsmethode van het onderste uiteinde van de draad, zodat het meetmedium effectief is geïsoleerd van de verbindingsdraad.en de hechting en gemengde besmetting van de draadverbinding worden vermedenHet heeft twee explosiebestendige functies van intrinsiek veilig type en stof intrinsiek veilig type, en kan ook HART-protocolcommunicatie kiezen, wat kosteneffectief is.



Basisparameters
Metingsmedium Vloeistoffen, vloeistoffen, gassen (compatibel met contactmaterialen)
Drukbereik -0,1 ‰ 0 ‰ 60 MPa (zie voor meer details de tabel voor de selectie van het bereik class= ‰ info ‰)
Drukmodus Gewichtsdruk, absolute druk, negatieve druk
Gemiddelde temperatuur Zonder warmteafvoer -40°C tot 85°C
met een warmteafvoer van -40 ∼ 130 °C
Verbindingstijd 20 ms
Stabiele klasse = ¢info ¢ prestaties ±0,1% FS/jaar
Temperatuurverschuiving ±0,01%FS/°C (binnen het temperatuurcompensatiebereik) ±0,05%FS/°C (buiten het temperatuurcompensatiebereik)
Explosiebestendige vorm Intrinsiek veilig type Ex iaII CT6 Ga (slechts 4 ‰ 20 mA/4 ‰ 20 mAHART)
Stof intrinsiek veilig type Ex iaD 20 T80°C (alleen 4 ‰ 20mA/4 ‰ 20mAHART uitgang)
Opmerking/intrinsiek veilig moet worden aangedreven door een veiligheidsbarrière of intrinsiek veilig voedingsmiddel
Beschermingsniveau IP66
Opmerking/Het bovenstaande beschermingsniveau verwijst naar het niveau dat wordt bereikt nadat de elektrische aansluiting is voltooid.
Duurzame prestaties 1X106 keer (aantal cycli van ondergrens tot bovengrens)
Reactiefrequentie Analoogsignaaluitgang ≤30Hz Digitaalsignaaluitgang ≤5Hz HART-communicatie ≤10Hz
Totaal gewicht ≈1 kg
Resolutie Analoge uitgang 0,01% FS, digitale uitgang 0,05% FS
Maximaal vermogen ≤ 0,02Us ((W)
Beladingskenmerken
Spanningstype ≥ 10 kΩ
Huidig type Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
HART-stroomtype Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
Milieuomstandigheden
Omgevingstemperatuur -40°C tot 85°C
Omgevingsvochtigheid 0%~95%RH (geen condensatie en geen condensatie)
Overdruk en explosie
Overbelastingsdruk 300%FS, 200%FS, 200%FS, 200%FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa, 1,2MPa, 2MPa
Breukdruk 600%FS, 500%FS, 500%FS, 400%FS, 20kPa, 200kPa, 600kPa, 900kPa, 1,25MPa, 2MPa, 3MPa, 5MPa
Algemeen materiaal
Diafragma 316L roestvrij staal (in contact met het meetmedium)
Procesverbinding 304 roestvrij staal (in contact met het meetmedium)
schelp 304 roestvrij staal
Kerndichtheid Zie de druk- en barstgrafiek (contact met het meetmedium)
O-ring Nitrilrubber (in contact met het gemeten medium)
ED-cirkel Nitrilrubber (in contact met het gemeten medium)
Toon venster ≈6 mm explosiebestendige glas
Mechanische stabiliteit
Trillingsweerstand 10 g (20...2000 Hz) overeenkomstig de norm IEC60068-2-6.
Schokweerstand 500 g/ms, in overeenstemming met de norm IEC60068-2-27
Elektrische bescherming
Kortsluitingsbescherming permanent
Omgekeerde polariteitsbescherming Geen schade, maar werkt niet.
Isolatieweerstand ≥ 100MΩ 500VDC
Dielectrische sterkte 500VAC
Beperking van de uitvoer
4-20mA 4mA~20mA
RS485 0 tot 2000
0 ′10VDC 0.001VDC~10VDC
0 ′5VDC 0.001VDC~5VDC
1 ′5VDC 0.001VDC~5VDC
4-20mAHART 3.8mA~22mA



handleiding
Productinformatie ◄ Chinees (CN) PDF-formaat
Productinformatie Engelse PDF-formaat
Productkeuze ◄ Chinees (CN) PDF-formaat
Productkeuze ◄ Engels (EN) PDF-formaat
Installatie-instructies ◄ Chinees (CN) PDF-formaat
Installatie-instructies PDF-formaat
Beschrijving van het protocol ◄ Chinees (CN) PDF-formaat
Beschrijving van het protocolEngels (EN) PDF-formaat
