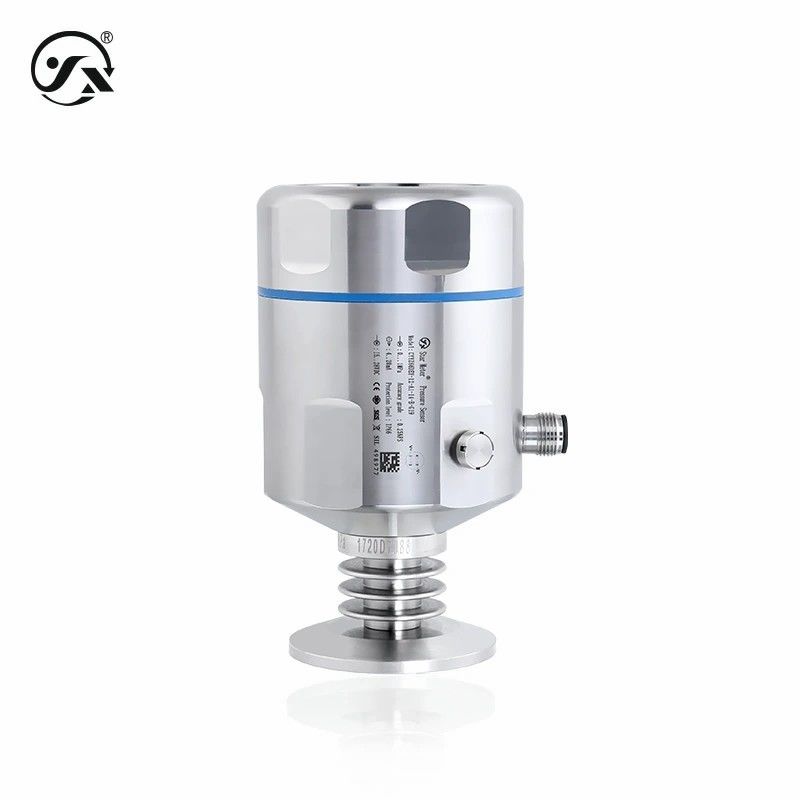

CYYZ66DEY Sanitaire drukzender Hygiënisch

CYYZ66DEY Sanitary Pressure Transmitter Hygienic
CYYZ66DEY Sanitary Pressure Transmitter Hygienic
Basisinformatie
Plaats van herkomst: China
Merknaam: Star merter
Modelnummer: CYYZ66DEY
Contact nu
Bereik: -0,1~0~4 MPa (zie voor meer details de selectietabel van het bereik) Output: 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC
Stroomvoorziening: 5~28VDC, 9~28VDC, 13~28VDC, 15~28VDC, 15~24VDC Precisiteit: 0.25%FS, 0.5%FS
Markeren:

Sanitaire drukzender

,

Druktransmitter hygiënisch

De hygiënische drukzender CYYZ66DEY is zorgvuldig ontworpen en geschikt voor de plaats van toepassing met hygiënische eisen.en het natte deel en het diafragma zijn gemaakt van 316L-materiaal en laserlassenHet is uitgerust met een verscheidenheid aan hygiënische procesverbindingen, waardoor het gemakkelijk is om de site onder verschillende werkomstandigheden te matchen.Het heeft twee explosiebestendige functies van intrinsiek veilig type en van intrinsiek stofveilig type, en kan ook kiezen voor HART-protocolcommunicatie, wat kosteneffectief is.



Basisparameters
Metingsmedium Vloeistoffen, vloeistoffen, gassen (compatibel met contactmaterialen)
Drukbereik -0,1 ‰ 0 ‰ 4 MPa (zie tabel voor de selectie van het bereik class= ‰ info ‰ voor details)
Drukmodus Gewichtsdruk, absolute druk, negatieve druk
Gemiddelde temperatuur -40~130°C ((Verbindingsmethode: chuck, union)
-40°C tot 85°C (verbindingsmethode: externe draad)
Verbindingstijd 20 ms
Stabiele klasse = ¢info ¢ prestaties ±0,1% FS/jaar
Temperatuurverschuiving ±0,01%FS/°C (binnen het temperatuurcompensatiebereik) ±0,05%FS/°C (buiten het temperatuurcompensatiebereik)
Explosiebestendige vorm Intrinsiek veilig type Ex iaII CT6 Ga (slechts 4 ‰ 20 mA/4 ‰ 20 mAHART)
Stof intrinsiek veilig type Ex iaD 20 T80°C (alleen 4 ‰ 20mA/4 ‰ 20mAHART uitgang)
Opmerking/intrinsiek veilig moet worden aangedreven door een veiligheidsbarrière of intrinsiek veilig voedingsmiddel
Beschermingsniveau IP66
Opmerking/Het bovenstaande beschermingsniveau verwijst naar het niveau dat wordt bereikt nadat de elektrische aansluiting is voltooid.
Duurzame prestaties 1X106 keer (aantal cycli van ondergrens tot bovengrens)
Reactiefrequentie Analoogsignaaluitgang ≤30Hz Digitaalsignaaluitgang ≤5Hz HART-communicatie ≤10Hz
Totaal gewicht ≈1 kg
Resolutie Analoge uitgang 0,01% FS, digitale uitgang 0,05% FS
Maximaal vermogen ≤ 0,02Us ((W)
Beladingskenmerken
Spanningstype ≥ 10 kΩ
Huidig type Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
HART-stroomtype Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
Milieuomstandigheden
Omgevingstemperatuur -40°C tot 85°C
Omgevingsvochtigheid 0%~95%RH (geen condensatie en geen condensatie)
Overdruk en explosie
Overbelastingsdruk 300%FS, 200%FS, 200%FS, 200%FS, 12kPa, 50kPa, 300kPa, 480kPa, 750kPa, 800kPa, 1,2MPa, 2MPa
Breukdruk 600%FS, 500%FS, 500%FS, 400%FS, 20kPa, 200kPa, 600kPa, 900kPa, 1,25MPa, 2MPa, 3MPa, 5MPa
Algemeen materiaal
Diafragma 316L roestvrij staal (in contact met het meetmedium)
Procesverbinding 316L roestvrij staal (in contact met het meetmedium)
schelp 304 roestvrij staal
Kerndichtheid Zie de druk- en barstgrafiek (contact met het meetmedium)
draadverzegelingen Fluorrubber
O-ring Silikonrubber (in contact met het gemeten medium)
ED-cirkel van de soort gebruikt voor de vervaardiging van rubber
Toon venster ≈6 mm explosiebestendige glas
Mechanische stabiliteit
Trillingsweerstand 10 g (20...2000 Hz) overeenkomstig de norm IEC60068-2-6.
Schokweerstand 500 g/ms, in overeenstemming met de norm IEC60068-2-27
Elektrische bescherming
Kortsluitingsbescherming permanent
Omgekeerde polariteitsbescherming Geen schade, maar werkt niet.
Isolatieweerstand ≥ 100MΩ 500VDC
Dielectrische sterkte 500VAC
Beperking van de uitvoer
4-20mA 4mA~20mA
RS485 0 tot 2000
0 ′10VDC 0.001VDC~10VDC
0 ′5VDC 0.001VDC~5VDC
1 ′5VDC 0.001VDC~5VDC
4-20mAHART 3.8mA~22mA
handleiding
Productinformatie ◄ Chinees (CN) PDF-formaat
Productinformatie Engelse PDF-formaat
Productkeuze ◄ Chinees (CN) PDF-formaat
Productkeuze ◄ Engels (EN) PDF-formaat
Installatie-instructies ◄ Chinees (CN) PDF-formaat
Installatie-instructies PDF-formaat
Beschrijving van het protocol ◄ Chinees (CN) PDF-formaat
Beschrijving van het protocolEngels (EN) PDF-formaat
