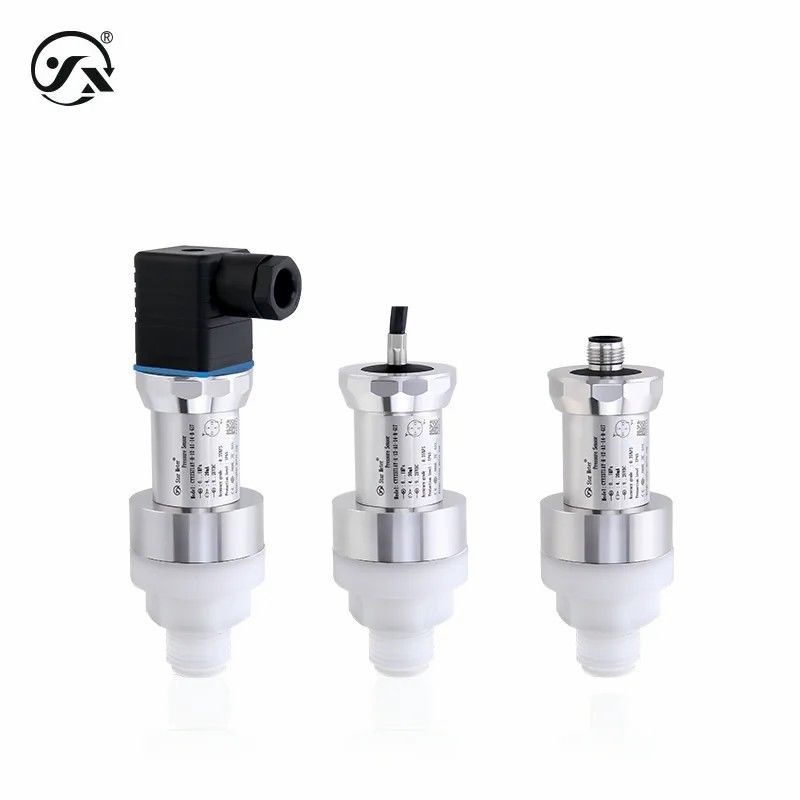

CYYZ571AY Anti-corrosie druktransmitter met PVDF-procesverbinding

CYYZ571AY Anti Corrosion Pressure Transmitter with PVDF process connection
CYYZ571AY Anti Corrosion Pressure Transmitter with PVDF process connection
Basisinformatie
Plaats van herkomst: China
Merknaam: Star merter
Modelnummer: CYYZ571AY
Contact nu
Bereik: -0,1~0~7MPa (zie voor meer details de selectietabel van het bereik) Output: 4~20mA, RS485, 0~10VDC, 0~5VDC, 1~5VDC
Stroomvoorziening: 9~28VDC, 15~28VDC, 15~24VDC Precisiteit: 00,1% FS, 0,25% FS
Markeren:

Anti-corrosie druktransmitter

,

PVDF-procesverbinding Druktransmitter

De CYYZ571AY anti-corrosie drukzender is uitgerust met een keramische condensatorkern en het procesverbindingsdeel is gemaakt van PVDF-materiaal.met een vermogen van meer dan 10 W,Het heeft de kenmerken van hoge precisie, hoge drukweerstand en vacuümweerstand.



Basisparameters
Metingsmedium Vloeistof of gas (compatibel met contactmaterialen)
Drukbereik -0,1 ‰ 0 ‰ 7 MPa (zie tabel voor de selectie van het bereik class= ‰ info ‰ voor details)
Drukmodus Gewichtsdruk, absolute druk, negatieve druk
Gemiddelde temperatuur -40°C tot 85°C
Verbindingstijd 20 ms
Stabiele klasse = ¢info ¢ prestaties ±0,1% FS/jaar
Temperatuurverschuiving ±0,01%FS/°C (binnen het temperatuurcompensatiebereik) ±0,05%FS/°C (buiten het temperatuurcompensatiebereik)
Temperatuurcompensatie -20°C tot 80°C
Explosiebestendige vorm Intrinsiek veilig Ex ia IIC T6 Ga (alleen 20 mA uitgang)
Beschermingsniveau IP65
Opmerking/Het bovenstaande beschermingsniveau verwijst naar het niveau dat wordt bereikt nadat de elektrische aansluiting is voltooid.
Genauigheidsniveau 00,1% FS, 0,25% FS
Reactiefrequentie Analoogsignaaluitgang ≤ 30 Hz Digitaalsignaaluitgang ≤ 5 Hz
Resolutie Analoge uitgang 0,01% FS, digitale uitgang 0,05% FS
Totaal gewicht ≈ 381 g
Beladingskenmerken
Spanningstype ≥ 10 kΩ
Huidig type Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
Milieuomstandigheden
Omgevingstemperatuur -40°C tot 85°C
Omgevingsvochtigheid 0%~95%RH (geen condensatie en geen condensatie)
Overdruk en explosie
Overbelastingsdruk 0.2MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 7MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa
Breukdruk 0.3MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 8MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa
Algemeen materiaal
Diafragma Keramisch (in contact met het gemeten medium)
Procesverbinding PVDF-polyvinylideenfluoride (in contact met het meetmedium)
schelp 304 roestvrij staal
Kerndichtheid Zie de druk- en barstgrafiek (contact met het meetmedium)
ED-cirkel Fluorrubber
Hirschmann-connectoren ABS-technische kunststoffen
Mechanische stabiliteit
Trillingsweerstand 10 g (20...2000 Hz) overeenkomstig de norm IEC60068-2-6.
Schokweerstand 500 g/ms, in overeenstemming met de norm IEC60068-2-27
Elektrische bescherming
Kortsluitingsbescherming permanent
Omgekeerde polariteitsbescherming Geen schade, maar werkt niet.
Isolatieweerstand ≥ 100MΩ 500VDC
Dielectrische sterkte 500VAC
Beperking van de uitvoer
4-20mA 4mA~20mA
RS485 0 tot 2000
0 ′10VDC 0.001VDC~10VDC
0 ′5VDC 0.001VDC~5VDC
1 ′5VDC 0.001VDC~5VDC
handleiding
Productinformatie ◄ Chinees (CN) PDF-formaat
Productinformatie Engelse PDF-formaat
Productkeuze ◄ Chinees (CN) PDF-formaat
Productkeuze ◄ Engels (EN) PDF-formaat
Installatie-instructies ◄ Chinees (CN) PDF-formaat
Installatie-instructies PDF-formaat
Beschrijving van het protocol ◄ Chinees (CN) PDF-formaat
Beschrijving van het protocolEngels (EN) PDF-formaat
