Thuis ProductenDruktransmittersensorCYYZ571CY Anti-corrosie druktransmitter met keramische kern

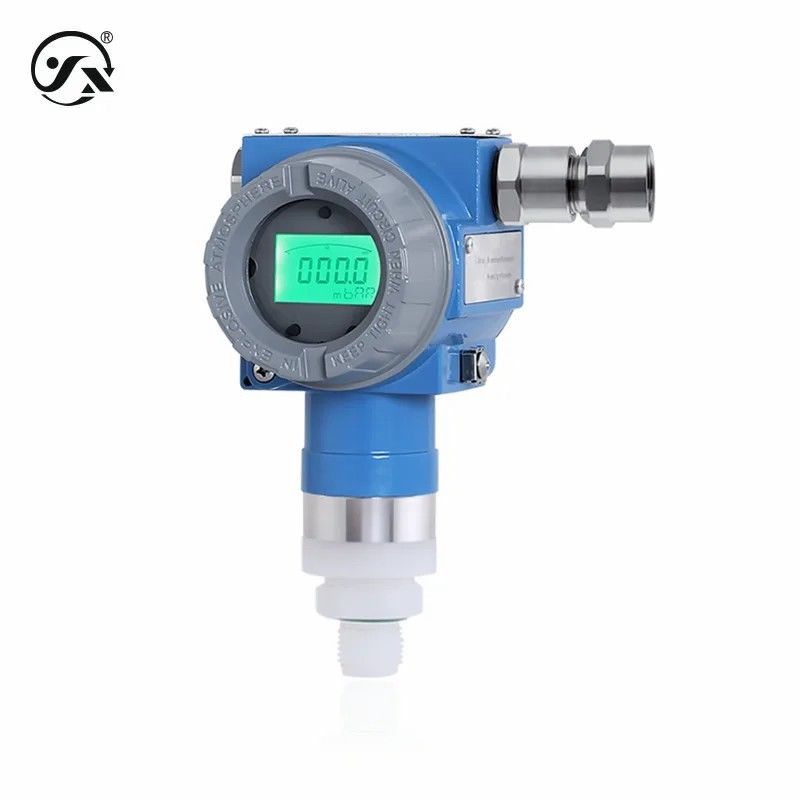

CYYZ571CY Anti-corrosie druktransmitter met keramische kern

CYYZ571CY Anti Corrosion Pressure Transmitter With Ceramic Core
CYYZ571CY Anti Corrosion Pressure Transmitter With Ceramic Core
Basisinformatie
Plaats van herkomst: China
Merknaam: Star merter
Modelnummer: CYYZ571CY
Contact nu
Bereik: -0,1~0~7MPa (zie voor meer details de selectietabel van het bereik) Output: 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC
Stroomvoorziening: 9~28VDC, 15~28VDC, 13~28VDC, 15~24VDC Precisiteit: 00,1% FS, 0,25% FS
Markeren:

Anti-corrosie druktransmitter

,

Druktransmitter met keramische kern

De CYYZ571CY anti-corrosieve drukzender is uitgerust met een keramische condensatorkern en het procesverbindingsdeel is gemaakt van PVDF-materiaal.met een vermogen van meer dan 10 W,Het heeft de kenmerken van hoge precisie, hoge drukweerstand en vacuümweerstand.



Basisparameters
Metingsmedium Vloeistof of gas (compatibel met contactmaterialen)
Drukbereik -0,1 ‰ 0 ‰ 7 MPa (zie tabel voor de selectie van het bereik class= ‰ info ‰ voor details)
Drukmodus Gewichtsdruk, absolute druk, negatieve druk
Gemiddelde temperatuur -40°C tot 85°C
Verbindingstijd 20 ms
Stabiele klasse = ¢info ¢ prestaties ±0,1% FS/jaar
Temperatuurverschuiving ±0,01%FS/°C (binnen het temperatuurcompensatiebereik) ±0,05%FS/°C (buiten het temperatuurcompensatiebereik)
Temperatuurcompensatie -20°C tot 80°C
Explosiebestendige vorm Vlamwerend type Ex db IIC T6 Gb
Vlamvast stoftype Ex tb IIIC T80°C Db
Intrinsiek veilig type Ex ia IIC T6 Ga (slechts 4 ‰ 20 mA/4 ‰ 20 mA HART-uitgang)
Stof intrinsiek veilig type Ex iaD 20 T80°C (alleen 4 ‰ 20mA/4 ‰ 20mA HART-uitgang)
Opmerking/intrinsiek veilig moet worden aangedreven door een veiligheidsbarrière of intrinsiek veilig voedingsmiddel
Beschermingsniveau IP66
Opmerking/Het bovenstaande beschermingsniveau verwijst naar het niveau dat wordt bereikt nadat de elektrische aansluiting is voltooid.
Genauigheidsniveau 00,1% FS, 0,25% FS
Precies van de kop 0.05%FS LCD-scherm (LCD met achtergrondverlichting)
Reactiefrequentie Analoogsignaaluitgang ≤30Hz Digitaalsignaaluitgang ≤5Hz HART-communicatie ≤10Hz
Totaal gewicht Geen scherm ≈ 1,25 kg Met scherm ≈ 1,4 kg
Resolutie Analoge uitgang 0,01% FS, digitale uitgang 0,05% FS
Beladingskenmerken
Spanningstype ≥ 10 kΩ
Huidig type Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
HART-stroomtype Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
Milieuomstandigheden
Omgevingstemperatuur -40°C tot 85°C
Omgevingsvochtigheid 0%~95%RH (geen condensatie en geen condensatie)
Overdruk en explosie
Overbelastingsdruk 0.2MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 7MPa, 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa
Breukdruk 0.3MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa, 2.5MPa, 4MPa, 6MPa, 8MPa, 0.4MPa, 0.5MPa, 0.8MPa, 1MPa, 1.8MPa
Algemeen materiaal
Diafragma Keramisch (in contact met het gemeten medium)
Procesverbinding PVDF-polyvinylideenfluoride (in contact met het meetmedium)
schelp met een breedte van niet meer dan 50 mm
Kerndichtheid Zie de druk- en barstgrafiek (contact met het meetmedium)
ED-cirkel Fluorrubber
Toon venster ≈6 mm explosiebestendige glas
Mechanische stabiliteit
Trillingsweerstand 10 g (20...2000 Hz) overeenkomstig de norm IEC60068-2-6.
Schokweerstand 500 g/ms, in overeenstemming met de norm IEC60068-2-27
Elektrische bescherming
Kortsluitingsbescherming permanent
Omgekeerde polariteitsbescherming Geen schade, maar werkt niet.
Isolatieweerstand ≥ 100MΩ 500VDC
Dielectrische sterkte 500VAC
Beperking van de uitvoer
4-20mA 4mA~20mA
RS485 0 tot 2000
0 ′10VDC 0.001VDC~10VDC
0 ′5VDC 0.001VDC~5VDC
1 ′5VDC 0.001VDC~5VDC
4-20mAHART 3.8mA~22mA
handleiding
Productinformatie ◄ Chinees (CN) PDF-formaat
Productinformatie Engelse PDF-formaat
Productkeuze ◄ Chinees (CN) PDF-formaat
Productkeuze ◄ Engels (EN) PDF-formaat
Installatie-instructies ◄ Chinees (CN) PDF-formaat
Installatie-instructies PDF-formaat
Beschrijving van het protocol ◄ Chinees (CN) PDF-formaat
Beschrijving van het protocolEngels (EN) PDF-formaat
Belangrijkste gebruiksaanwijzingen ◄ Chinees (CN) PDF-formaat
Belangrijkste gebruiksaanwijzingenEngels (EN) PDF-formaat
Instructies voor het bedienen van de HART-knop ◄ Chinees (CN) PDF-formaat
Instructies voor het bedienen van de HART-knop ◄Engels (EN) PDF-formaat
