Thuis Productenvloeibare niveauzenderLWJ11Y Draaivortexstroommeter in de petrochemische industrie

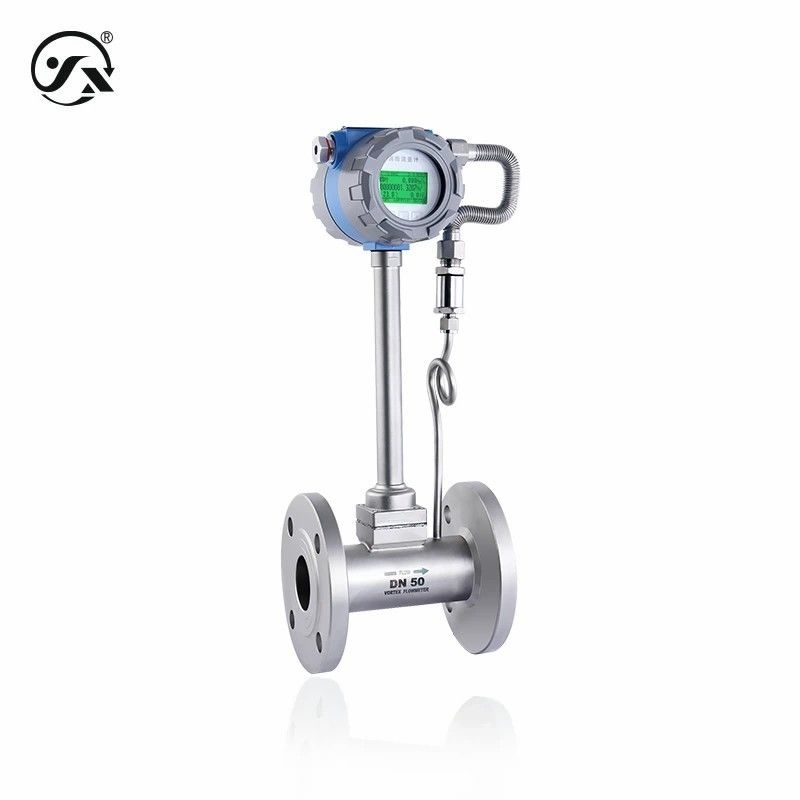

LWJ11Y Draaivortexstroommeter in de petrochemische industrie

LWJ11Y Pipeline Vortex Flowmeter In Petroleum Chemical Industry
LWJ11Y Pipeline Vortex Flowmeter In Petroleum Chemical Industry
Basisinformatie
Plaats van herkomst: China
Merknaam: Star merter
Modelnummer: LWJ11Y
Contact nu
Meetbereik: 0.3~8000m3 /h Output: RS485, 4~20mA, 4~20mA HART, pols
Stroomvoorziening: 24VDC, 24VDC met 3,6VDC-lithiumbatterie, 3,6VDC-lithiumbatterie Precisiteit: 1.0 niveau, 1,5 niveau
Markeren:

Pipeline Vortex Stroommeter

,

snelheidsstroommeter

,

Petroleumpijplijnvortexstroommeter

LWJ11Y Pipeline Vortex Flowmeter is een snelheidsstroommeter.,massa- en standaardstroom van gas, stoom, vloeistof en hoge temperatuurvloeistof.



Basisparameters
Metingsmedium Vloeistof, gas, stoom, enz. (compatibel met contactmaterialen)
Meetbereik 0.3·8000 m3/h
Genauigheidsniveau Eerste niveau.0Niveau 1.5
Gemiddelde temperatuur -40°C/250°C/-40°C/350°C
Verbinding Verbinding van de flenzen DN15DN300 (uitvoeringsnorm GB/T9124.1-2019)
Verbinding van de klem DN15DN200 (uitvoeringsnorm GB/T9124.1-2019)
Voltage-niveau weerstaan Flankenverbinding PN40 drukweerstand 4.0MPa (DN15 DN50, kan worden aangepast ≤ PN100)
PN16 drukweerstand 1,6 MPa (DN65 DN300, kan worden aangepast ≤ PN100)
Klemverbinding PN40, drukweerstand 4,0 MPa (DN15DN50)
PN16 drukweerstand 1,6 MPa (DN65 DN200)
kan worden aangepast
≤PN400 (DN15 DN40)
≤PN250 (DN50 DN80)
≤PN160 (DN100 DN150)
≤PN100 (DN200)
Explosiebestendige vorm Vlamwerend type Ex d IIC T6 Gb
Beschermingsniveau IP66
Opmerking/Het bovenstaande beschermingsniveau verwijst naar het niveau dat wordt bereikt nadat de elektrische aansluiting is voltooid.
Toon kop LCD (met achtergrondverlichting)
Stroomopbrengst
Maximale belasting 500Ω ((24VDC stroomtoevoer)
Maximaal vermogen Twee-draad systeem 0,5 W
Drie-draad systeem 1,5 W
Reactiefrequentie 1 Hz
Impulsautoutput
Hoog niveau amplitude > 22VDC
Laag niveau amplitude < 0,8VDC
Breedte van de puls 16 ms (vierkante golf)
Aandrijvingstroom ≤ 10 mA
Elektrische isolatie Optische isolatie, isolatiespanning> 1000VDC
RS485-uitgang Dit protocol voldoet aan het Modbus-communicatieprotocol en gebruikt de RTU-modus in het Modbus-protocol. RS485 half-duplex werkmodus (zie de protocolbeschrijving voor details).
Milieuomstandigheden
Omgevingstemperatuur -20°60°C
Omgevingsvochtigheid 5%~90%RH (geen condensatie of dauwcondensatie)
Elektrische bescherming
Isolatieweerstand ≥ 100MΩ 500VDC
Dielectrische sterkte 500VAC
Algemeen materiaal
Sensorbehuizing 304/316 roestvrij staal (in contact met het meetmedium)
Vortexgenerator 304/316 roestvrij staal (in contact met het meetmedium)
Sensorsonde 304/316 roestvrij staal (in contact met het meetmedium)
Proefdichtingen Grafiet (in contact met het gemeten medium)
Flanke 304/316 roestvrij staal (in contact met het meetmedium)
Klemflanzen 304/316 roestvrij staal (in contact met het meetmedium)
Signalconnector 304/316 roestvrij staal
Housing van de omvormer met een breedte van niet meer dan 50 mm
Vergrendelingsdichtingen van de soort gebruikt voor de vervaardiging van rubber
Toon venster ≈6 mm explosiebestendige glas



handleiding
Productinformatie ◄ Chinees (CN) PDF-formaat
Productinformatie Engelse PDF-formaat
Productkeuze ◄ Chinees (CN) PDF-formaat
Productkeuze ◄ Engels (EN) PDF-formaat
Installatie-instructies ◄ Chinees (CN) PDF-formaat
Installatie-instructies PDF-formaat
Beschrijving van het protocol ◄ Chinees (CN) PDF-formaat
Beschrijving van het protocolEngels (EN) PDF-formaat
