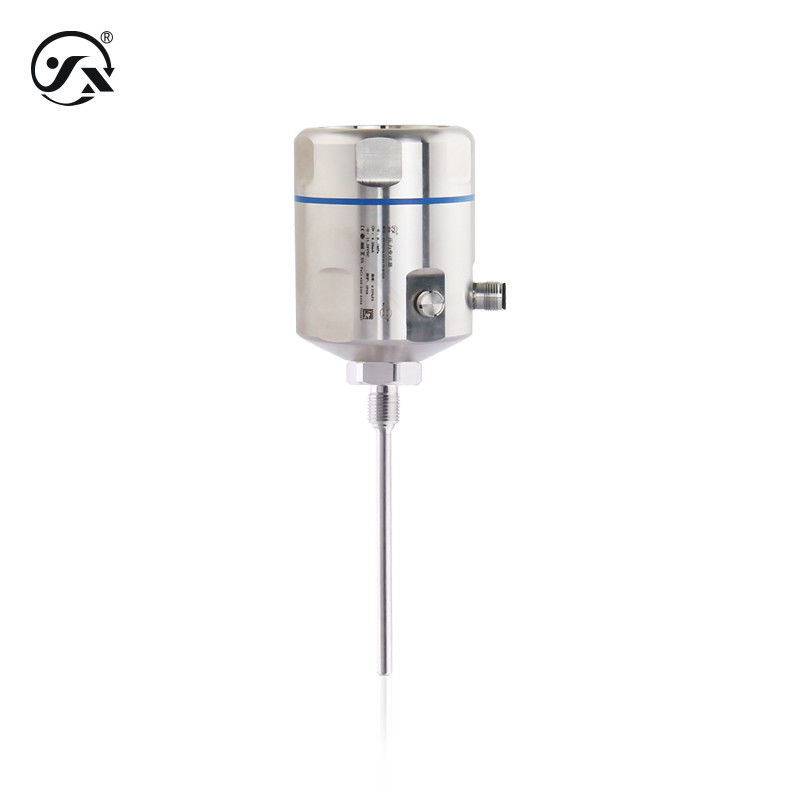

CWDZ11DY Universele temperatuurzender 4 ∼ 20 mA HART

CWDZ11DY Universal Temperature Transmitter 4～20mA HART
CWDZ11DY Universal Temperature Transmitter 4～20mA HART
Basisinformatie
Plaats van herkomst: China
Merknaam: star meter
Modelnummer: CWDZ11DY
Contact nu
Bereik: -50 ∼ 300°C (zie voor meer details de tabel voor de selectie van de parameters van het bereik) Output: 420mA, 420mA HART, RS485
Stroomvoorziening: 9 ∼32VDC, 13 ∼32VDC, 15 ∼32VDC, 15 ∼24VDC Precisiteit: 0.25%FS, 0.5%FS
Markeren:

Universele temperatuurtransmitter

,

Temperatuurtransmitter 4 ̊20 mA HART

CWDZ11DY algemene temperatuur zender is zorgvuldig ontworpen, zeer geschikt voor de algemene industrie,een verscheidenheid aan interfaces en de combinatie van proefstaven om een andere combinatie van effecten te bereikenMet intrinsiek veilige, stofveilige explosiebestendige functie en HART-communicatieopties.



Metingsmedium Vloeistof of gas, enz. (compatibel met contactmateriaal)
Meetbereik -50 ∼ 300°C (zie voor meer details de tabel voor de selectie van de parameters van het bereik)
Metingselement 1*Pt100 (1/3B-klasse)
Reactietijd Beschermingsbuis φ6mm≈18s, behuizing φ10mm≈36s (volgens IEC60751, waterstroom 0,4m/s, 10°C-stap)
Stabiele prestaties ±0,1% FS/jaar
Explosiebestendige vorm Intrinsiek veilig type Ex ia IIC T6 Ga (alleen stroomuitgang)
Stof van intrinsiek veilig type Ex ia IIIC T85°CDa (alleen stroomopwekking)
Opmerking: intrinsiek veilig moet worden aangedreven door een veiligheidsbarrière of intrinsiek veilig voedingsmiddel
Verbindingstijd 400 ms
Beschermingsniveau IP66 Opmerking: het bovenstaande beschermingsniveau verwijst naar het niveau dat wordt bereikt na voltooiing van de elektrische aansluiting.
Genauigheidsniveau 0.25% FS, 0.5% FS Metersnauwkeurigheid 0.05% FS (LCD met achtergrondverlichting)
Resolutie Analoge uitgang 0,02% FS, digitale uitgang 0,1°C
Maximaal vermogen ≤ 0,02Us ((W)
Uitgangsvoeding
4·20 mA 15°32VDC, 15°24VDC (intrinsiek veilig)
RS485 9°32VDC
4 ′ 20 mAHART 13~32VDC, 15~24VDC (intrinsiek veilig)
Beladingskenmerken
Huidig type Geen schermbelasting ≤ {(Us-7.5) ÷ 0.02} Ω
Vertoonbelasting ≤ {(Us-12) ÷ 0,02} Ω (Us = voedingsspanning)
HART-stroomtype Vervolging ≤{(Us-12)÷0.02}Ω (Us=toevoerspanning)
Milieuomstandigheden
Omgevingstemperatuur -40°C tot 85°C
Omgevingsvochtigheid 0%~95% RH (geen condensatie, geen condensatie)
Algemeen materiaal
Beschermingsbuis 304 roestvrij staal (in contact met het meetmedium)
Procesverbinding 304 roestvrij staal (in contact met het meetmedium)
schelp met een breedte van niet meer dan 50 mm
Toon venster ≈6 mm explosiebestendige glas
Mechanische stabiliteit
Trillingsweerstand 10 g (20...2000 Hz) overeenkomstig de norm IEC60068-2-6.
Schokweerstand 500 g/ms Voldoen aan IEC60068-2-27
Elektrische bescherming
Kortsluitingsbescherming permanent
Omgekeerde polariteitsbescherming Geen schade, maar werkt niet.
Isolatieweerstand ≥ 100MΩ 500VDC
Dielectrische sterkte 500VAC
Beperking van de uitvoer
4·20 mA 2.5 mA~26 mA
RS485 0~3500/7000
4-20mAHART 3.8mA~22mA



handleiding
Productinformatie ◄ Chinees (CN) PDF-formaat
Productinformatie Engelse PDF-formaat
Productkeuze ◄ Chinees (CN) PDF-formaat
Productkeuze ◄ Engels (EN) PDF-formaat
Installatie-instructies ◄ Chinees (CN) PDF-formaat
Installatie-instructies PDF-formaat
Beschrijving van het protocol ◄ Chinees (CN) PDF-formaat
Beschrijving van het protocolEngels (EN) PDF-formaat
Belangrijkste gebruiksaanwijzingen ◄ Chinees (CN) PDF-formaat
Belangrijkste gebruiksaanwijzingenEngels (EN) PDF-formaat
Instructies voor het bedienen van de HART-knop ◄ Chinees (CN) PDF-formaat
Instructies voor het bedienen van de HART-knop PDF-formaat
