| Plaats van herkomst: | China |
|---|---|
| Merknaam: | star meter |
| Modelnummer: | CYW501AY |
| Bereik: | 0·1·40mH2O | Output: | 4·20mA, RS485 |
|---|---|---|---|
| Stroomvoorziening: | 9°28VDC, 15°24VDC | Precisiteit: | 00,1% FS, 0,25% FS |
| Markeren: | Keramische condensatortype Onderwater-niveauzender,Keramische condensator onderwater-niveau-zender,vloeibare niveauzender met duikvermogen |
||

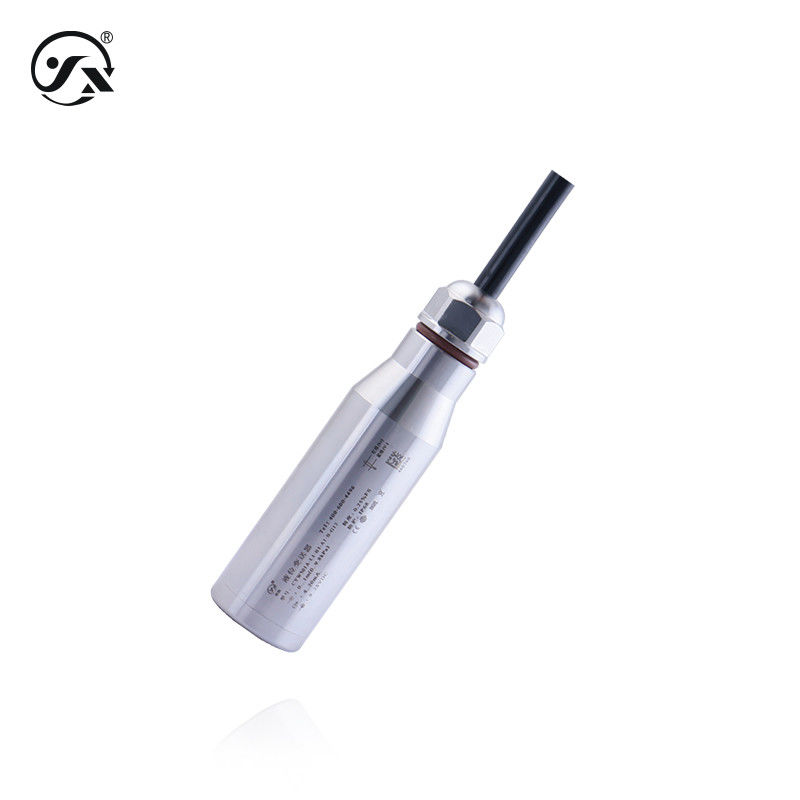

CYW501AY keramische capaciteitstype-invoerniveau-zender is gemaakt van 316L roestvrij staal, de sensorkern is gemaakt van keramisch capaciteitsmetingselement,en het vloeibare verbindende deel is gemaakt van keramisch materiaalHet kan vloeistof, vloeistof of medium met deeltjes meten.Explosiebestendige functie is optioneel.
| Metingsmedium | Water (H2O), vloeistof of vloeistof (compatibel met contactmaterialen) |
| Liquid level range | 0140mH2O (zie voor nadere informatie de selectietabel van het bereik) |
| Gemiddelde temperatuur | -40°C tot 60°C |
| Verbindingstijd | 20 ms |
| Stabiele prestaties | ±0,1% FS/jaar |
| Overbelasting van het vloeistofniveau | 200% volle schaal |
| Temperatuurverschuiving | ±0,01%FS/°C (binnen het temperatuurcompensatiebereik) ±0,05%FS/°C (buiten het temperatuurcompensatiebereik) |
| Temperatuurcompensatie | -20°C tot 80°C |
| Explosiebestendige vorm | Intrinsiek veilig Ex ia IIC T6 Ga (alleen 20 mA) |
| Beschermingsniveau | IP68 |
| Genauigheidsniveau | 00,1% FS, 0,25% FS |
| Reactiefrequentie | Analoogsignaaluitgang ≤ 30 Hz Digitaalsignaaluitgang ≤ 5 Hz |
| Resolutie | Analoge uitgang 0,01% FS, digitale uitgang 0,05% FS |
| Totaal gewicht | Probe ≈ 220 g Kabel per meter ≈ 60 g |
| Uitgangsvoeding | |
| 4·20 mA | 9°28VDC, 15°24VDC (intrinsiek veilig) |
| RS485 | 9 ̊28VDC |
| Maximaal vermogen | |
| 4·20 mA | ≤ 0,02Us ((W) |
| RS485 | ≤ 0,015Us ((W) |
| Beladingskenmerken | |
| Huidig type | Vermogen ≤{(Us-7.5) ÷0.02}Ω |
| Milieuomstandigheden | |
| Omgevingstemperatuur | -40°C tot 85°C |
| Omgevingsvochtigheid | 0%~95% RH (geen condensatie, geen condensatie) |
| Algemeen materiaal | |
| Diafragma | Al2O3-keramiek (in contact met het gemeten medium) |
| schelp | 316L roestvrij staal (in contact met het meetmedium) |
| Gezegels | Nitrilrubber, fluorrubber (in contact met het meetmedium) |
| Kabels | XL03 polyurethaan φ7.2 luchtgeleidende kabel (contact met het meetmedium) |
| Mechanische stabiliteit | |
| Trillingsweerstand | 10 g (20...2000 Hz) overeenkomstig de norm IEC60068-2-6. |
| Schokweerstand | 500 g/ms Voldoen aan IEC60068-2-27 |
| Elektrische bescherming | |
| Kortsluitingsbescherming | permanent |
| Omgekeerde polariteitsbescherming | Geen schade, maar werkt niet. |
| Isolatieweerstand | ≥ 100MΩ 500VDC |
| Dielectrische sterkte | 500VAC |
| Beperking van de uitvoer | |
| 4·20 mA | 4mA~20mA |
| RS485 | 0 tot 2000 |
