| Plaats van herkomst: | China |
|---|---|
| Merknaam: | star meter |
| Modelnummer: | CYYZ561EY |
| Bereik: | -0,1 ‰ 0 ‰ 2 MPa (zie voor meer details de selectietabel van het bereik) | Output: | 4·20mA, RS485, 0·10VDC, 0·5VDC, 1·5VDC |
|---|---|---|---|
| Stroomvoorziening: | 9 ′28VDC, 15 ′28VDC, 15 ′24VDC | Precisiteit: | 00,1% FS, 0,25% FS |
| Markeren: | Keramische condensator Hoogtemperatuurdruksensor,Sanitaire hoge-temperatuurdruk sensor,4 20 ma druktransmitter |
||

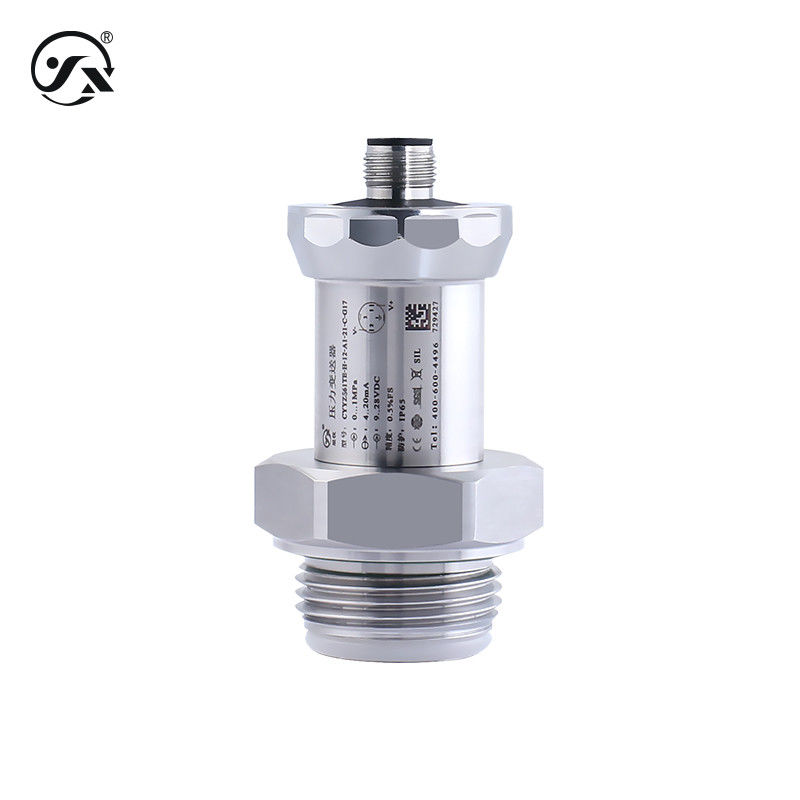

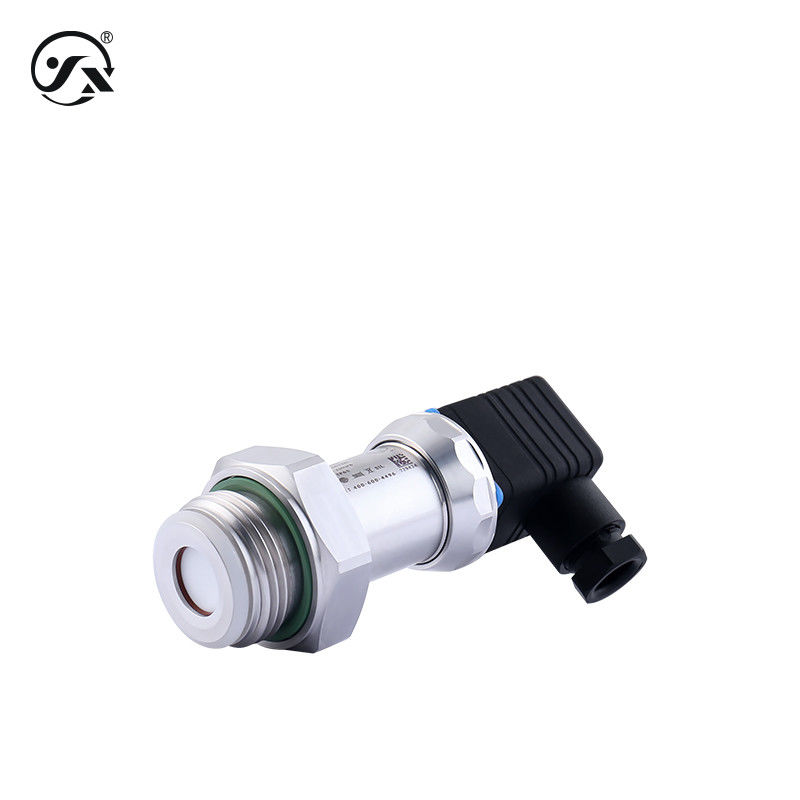

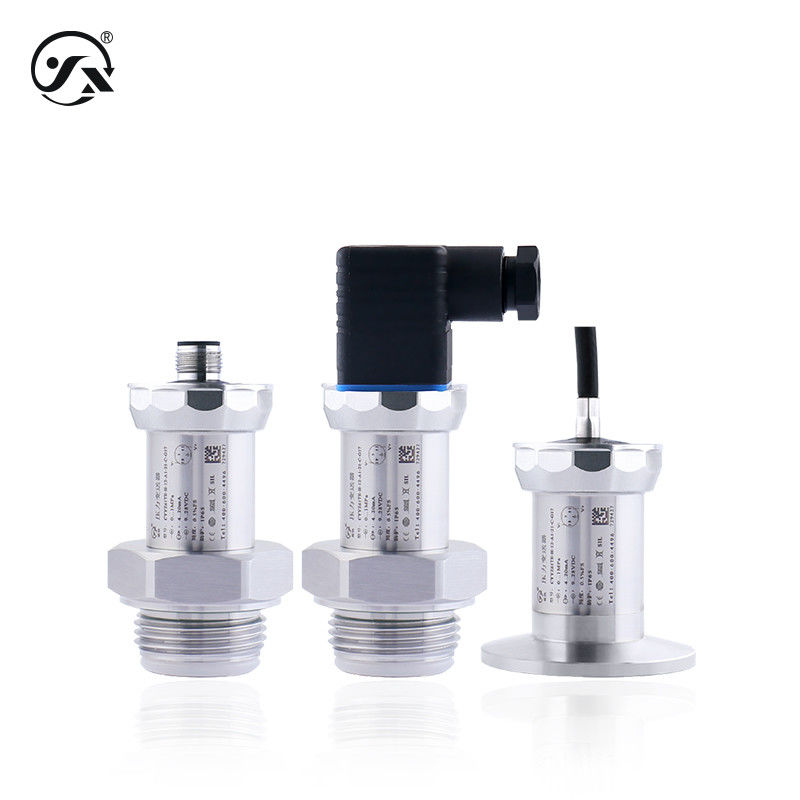

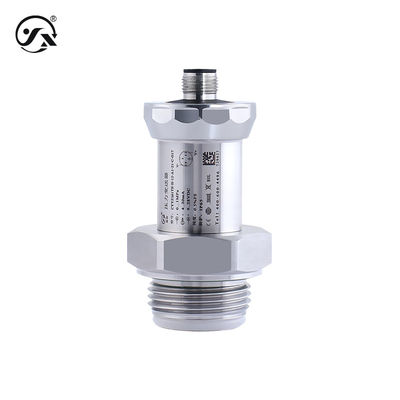

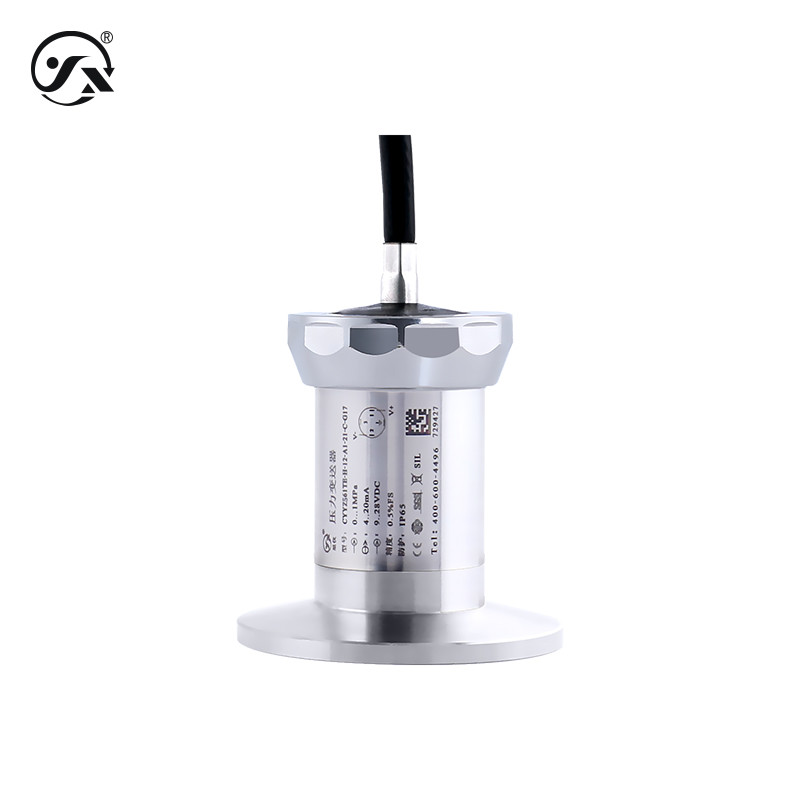

CYYZ561EY keramische condensator hygiënische drukzender is geschikt voor toepassingslocaties met hygiënische eisen.en het vloeibare verbindende deel is gemaakt van keramisch materiaal, waardoor het voorzien is van anti-stick touch, corrosiebestendig, hoge precisie, hoge stabiliteit, hoge drukweerstand, vacuümweerstand, enz. Het kan gas, vloeistof,vloeistof of medium met deeltjesHet kan gas, vloeistof, vloeistof of medium met deeltjes meten.
| Metingsmedium | Gas, vloeistof of vloeistof (compatibel met contactmaterialen) |
| Drukbereik | -0,1 ‰ 0 ‰ 2 MPa (zie voor meer details de selectietabel van het bereik) |
| Drukmodus | Gewichtsdruk, absolute druk, negatieve druk |
| Gemiddelde temperatuur | -40°C tot 85°C |
| Verbindingstijd | 20 ms |
| Stabiele prestaties | ±0,1% FS/jaar |
| Temperatuurverschuiving | ±0,01%FS/°C (binnen het temperatuurcompensatiebereik) ±0,05%FS/°C (buiten het temperatuurcompensatiebereik) |
| Temperatuurcompensatie | -20°C tot 80°C |
| Explosiebestendige vorm | Intrinsiek veilig Ex ia IIC T6 Ga (alleen 20 mA) |
| Beschermingsniveau | IP65 Opmerking: het bovenstaande beschermingsniveau verwijst naar het niveau dat wordt bereikt nadat de elektrische aansluiting is voltooid. |
| Genauigheidsniveau | 00,1% FS, 0,25% FS |
| Reactiefrequentie | Analoogsignaaluitgang ≤ 30 Hz Digitaalsignaaluitgang ≤ 5 Hz |
| Resolutie | Analoge uitgang 0,01% FS, digitale uitgang 0,05% FS |
| Totaal gewicht | ≈ 320 g |
| Uitgangsvoeding | |
| 4·20 mA | 9°28VDC, 15°24VDC (intrinsiek veilig) |
| RS485 | 9 ̊28VDC |
| 0 ′10VDC | 15 ~ 28VDC |
| 0 ′5VDC | 9 ̊28VDC |
| 1 ′5VDC | 9 ̊28VDC |
| Maximaal vermogen | |
| 4·20 mA | ≤ 0,02Us ((W) |
| RS485 | ≤ 0,015Us ((W) |
| 0 ′10VDC | ≤ 0,008Us (W) |
| 0 ′5VDC | ≤ 0,008Us (W) |
| 1 ′5VDC | ≤ 0,008Us (W) |
| Beladingskenmerken | |
| Spanningstype | ≥ 10 kΩ |
| Huidig type | Vermogen ≤{(Us-7.5) ÷0.02}Ω |
| Milieuomstandigheden | |
| Omgevingstemperatuur | -40°C tot 85°C |
| Omgevingsvochtigheid | 0%~95% RH (geen condensatie, geen condensatie) |
| Overdruk en explosie | |
| Overbelastingsdruk | 0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 2.67MPa |
| Breukdruk | 0.4MPa, 0,5MPa, 0,8MPa, 1MPa, 1,8MPa, 2,5MPa, 4MPa, 6MPa, 4MPa |
| Algemeen materiaal | |
| Diafragma | Al2O3-keramiek (in contact met het gemeten medium) |
| Procesverbinding | 316L roestvrij staal (in contact met het meetmedium) |
| schelp | 304 roestvrij staal |
| Kerndichtheid | Zie de druk- en barstgrafiek (contact met het meetmedium) |
| O-ring | Silikonrubber (in contact met het gemeten medium) |
| ED-cirkel | Fluorrubber |
| Hirschmann-connectoren | ABS-technische kunststoffen |
| Mechanische stabiliteit | |
| Trillingsweerstand | 10 g (20...2000 Hz) overeenkomstig de norm IEC60068-2-6. |
| Schokweerstand | 500 g/ms Voldoen aan IEC60068-2-27 |
| Elektrische bescherming | |
| Kortsluitingsbescherming | permanent |
| Omgekeerde polariteitsbescherming | Geen schade, maar werkt niet. |
| Isolatieweerstand | ≥ 100MΩ 500VDC |
| Dielectrische sterkte | 500VAC |
| Beperking van de uitvoer | |
| 4·20 mA | 4mA~20mA |
| RS485 | 0 tot 2000 |
| 0 ′10VDC | 0.001VDC~10VDC |
| 0 ′5VDC | 0.001VDC~5VDC |
| 1 ′5VDC | 0.001VDC~5VDC |
