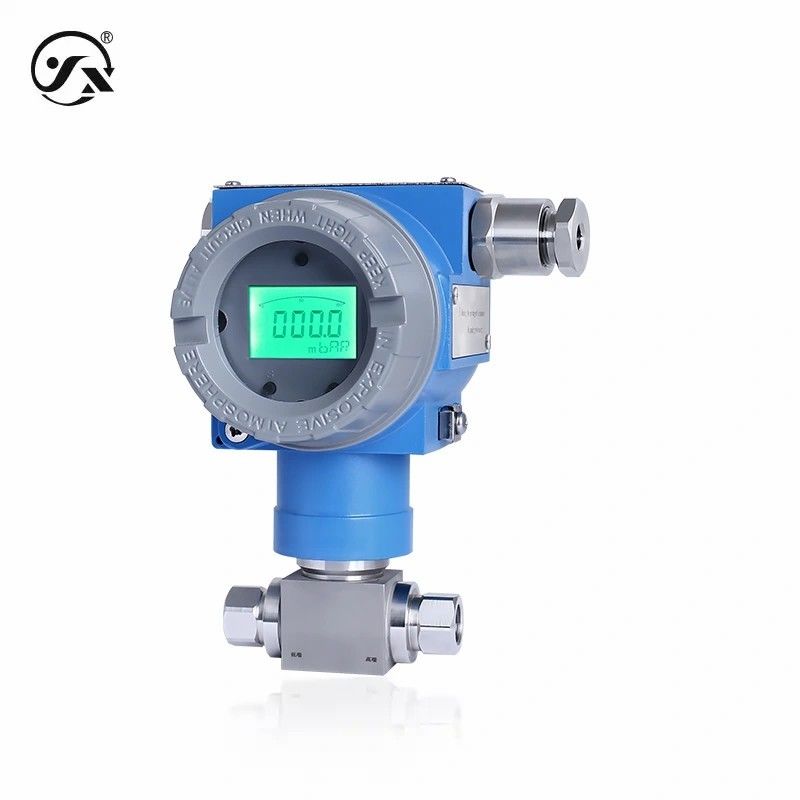

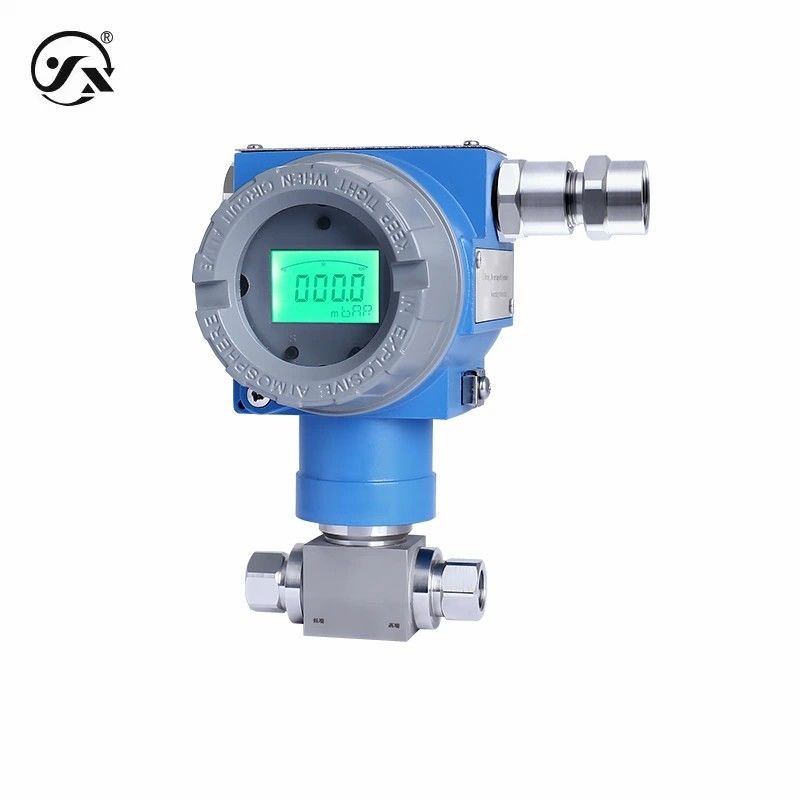

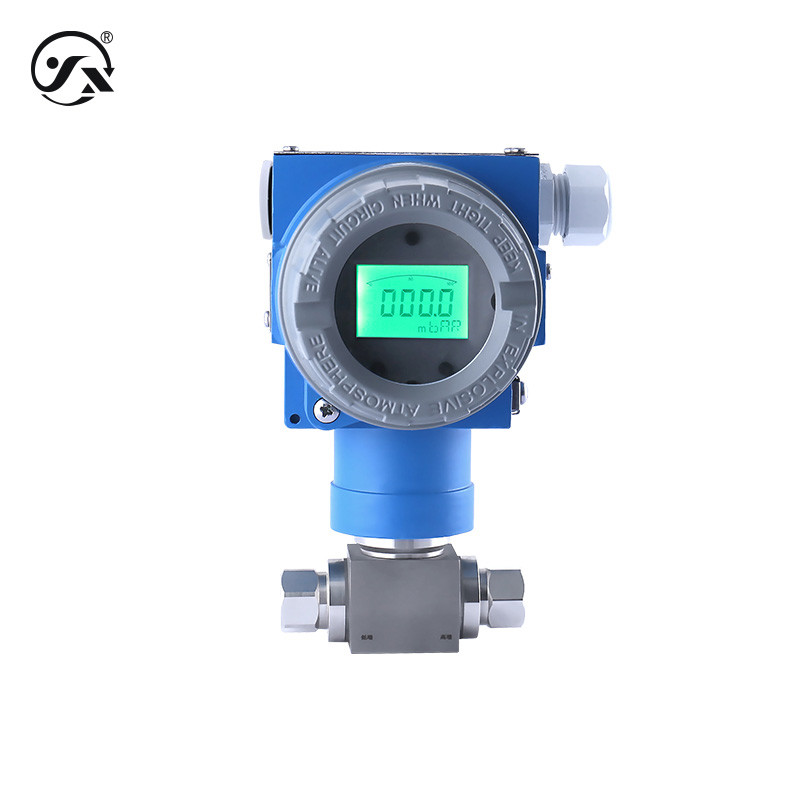

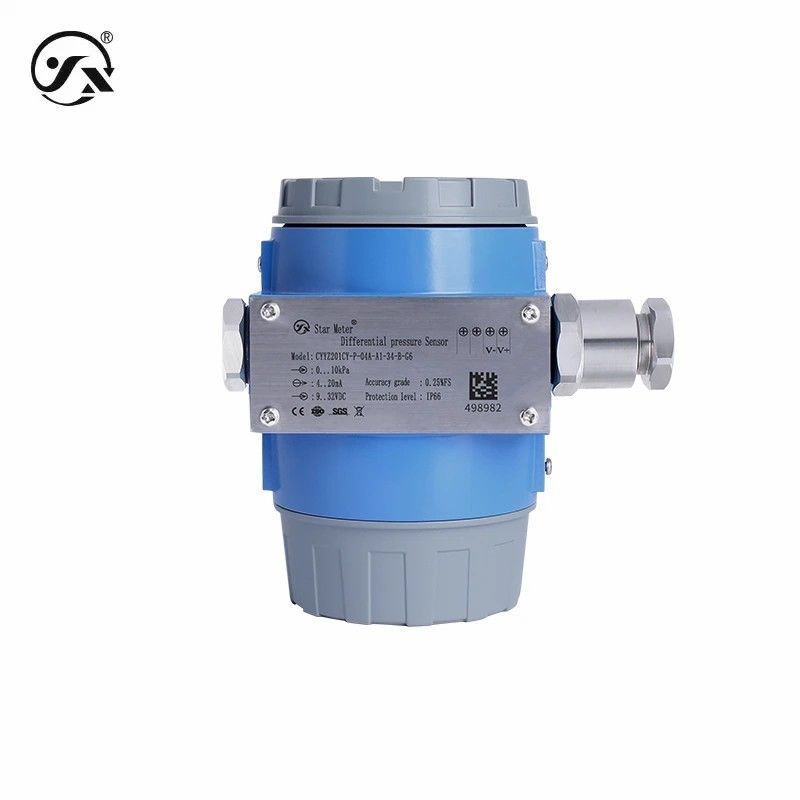

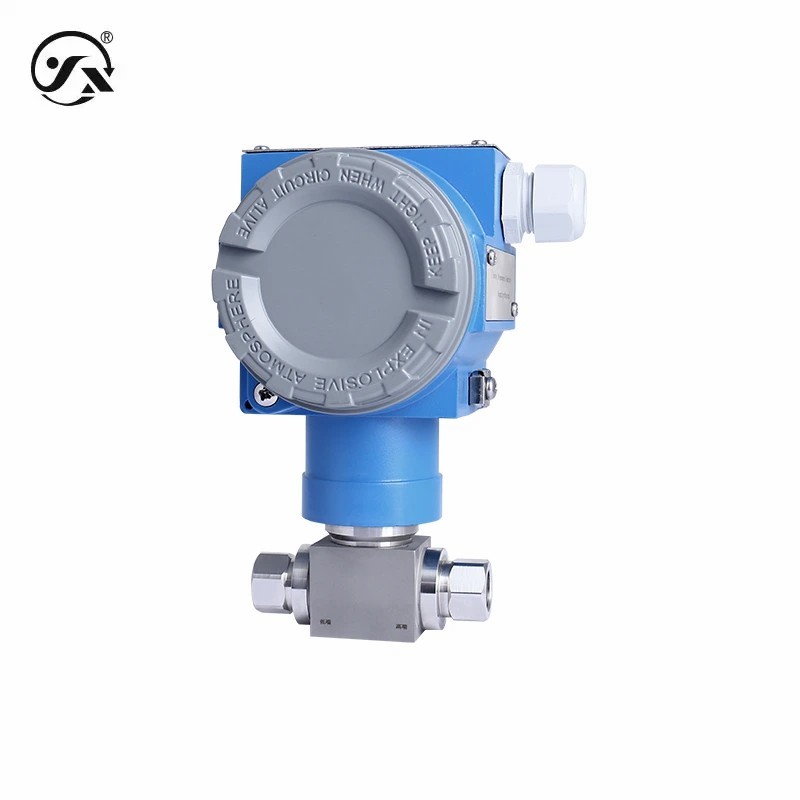

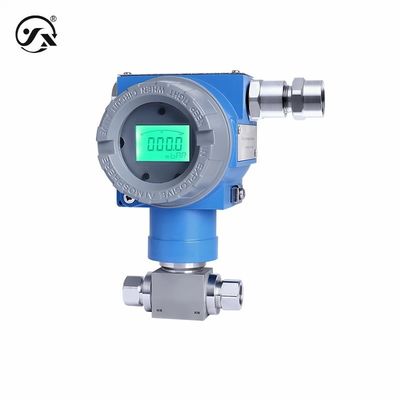

CYYZ201CY Industriële differentialdruktransmitter 0,25%FS 0,5%FS Vlamwerend type

CYYZ201CY Industrial Differential Pressure Transmitter 0.25%FS 0.5%FS Flameproof Type
CYYZ201CY Industrial Differential Pressure Transmitter 0.25%FS 0.5%FS Flameproof Type CYYZ201CY Industrial Differential Pressure Transmitter 0.25%FS 0.5%FS Flameproof Type CYYZ201CY Industrial Differential Pressure Transmitter 0.25%FS 0.5%FS Flameproof Type CYYZ201CY Industrial Differential Pressure Transmitter 0.25%FS 0.5%FS Flameproof Type CYYZ201CY Industrial Differential Pressure Transmitter 0.25%FS 0.5%FS Flameproof Type
Basisinformatie
Plaats van herkomst: China
Merknaam: Star merter
Modelnummer: CYYZ201CY
Min. bestelaantal: 1pc
Prijs: negotiable
Betalingscondities: T/T
Levering vermogen: 30000 stuks per maand
Contact nu
Bereik: 0~2,5 MPa (zie voor meer details de selectietabel van het bereik) Output: 4~20mA, 4~20mA HART, RS485, 0~10VDC, 0~5VDC, 1~5VDC
Stroomvoorziening: 9~32VDC, 15~32VDC, 13~32VDC, 15~24VDC Precisiteit: 0.25%FS, 0.5%FS
naam: Industriële Differentiële Drukzender
Markeren:

Industriële Differentiële Drukzender

,

Differentiële druktransmitter 0

,

25% FS

CYYZ201CY Differentiële druktransmitter voor industriële toepassingen



De differentialdrukzender van het type CYYZ201CY is ontworpen voor industriële toepassingen en kan de differentialdrukwaarde van vloeistoffen of gassen meten.Een verscheidenheid aan explosiebestendige functieopties, intrinsiek veilig type, stof intrinsiek veilig type, vlamwerend type, vlamwerend stof type, en kan ook kiezen HART protocol communicatie, kosteneffectief.





Basisparameters
Metingsmedium Vloeistof of gas (compatibel met contactmateriaal)
Drukmodus Differentiële druk
Temperatuur van het medium -40°C tot 85°C
Op tijd 20 ms
Klasse van nauwkeurigheid 0.25% FS (differentiële drukbereik tot nominale relatie ≥1:2.5) 0,5% FS (differentieel drukbereik tot nominale relatie < 1:2.5) Met herhaalbaarheid ≤ 0,05% FS, hysteresis ≤ 0,05% FS., vloeibare kristal (LCD met achtergrondverlichting)



Opmerking: Referentietoestandstemperatuur 25 ~ 86 °C, atmosferische druk 106 ~ 45 kPa, luchtvochtigheid 75 ~ <% RH.
Reactiefrequentie Analoge signaaluitgang ≤ 30 Hz, digitale signaaluitgang ≤ 5 Hz, HART-communicatie ≤ 10 Hz
Stabiele prestaties ± 0,1% FS/jaar
Temperatuurcompensatie -10 ̊70°C
Temperatuurverschuiving ±0,01%FS/°C (temperatuurcompensatiebereik) ±0,05%FS/°C (buiten temperatuurcompensatiebereik)
Stabiele prestaties ± 0,1% FS/jaar
Ex type Vlamwerend Ex db II.C T6 Gb Vlamwerend Stoftype Ex tb IIIC T80°C Db



Intrinsiek veilig Ex ia II.C T6 Ga (4~20mA/4~20mA HART-uitgang alleen)
Innerlijk veilig voor stof Ex iaD 20 T80°C (alleen HART-uitgang 4 ~ 20mA ~ 20mA).
OPMERKING: intrinsiek veilig moet worden aangedreven door een veiligheidsbarrière of intrinsiek veilig voedingsmiddel
Grade van bescherming IP66
Opmerking: het bovenstaande beschermingsniveau verwijst naar de elektrische verbinding die wordt bereikt nadat de elektrische verbinding is voltooid.
Duurzame prestaties 1X106 keer (onderbereiding tot bovenbereiding aantal cycli)
Totaal gewicht Geen scherm ≈ 1,51kg Met scherm ≈ 1,55kg
resolutie Analoge uitgang 0,01% FS, digitale uitgang 0,05% FS
Uitgangsvermogen
uitgang 4 ′ 20mA,RS485,0 ′ 10VDC,0 ′ 5VDC,1 ′ 5VDC,4 ′ 20mA HART
Stroomvoorziening 9~32VDC,13~32VDC,15~32VDC,15~24VDC
Maximaal vermogen
4~20mA met/zonder scherm
RS485 met display 0~10VDC met display



0~5VDC met scherm
1~5VDC met
scherm 4~20mA HART met/zonder scherm

 ≤ 0,02Us ((W)
RS485 geen weergave ≤ 0,015Us ((W)
0~10VDC zonder weergave
0~5VDC zonder weergave
1~5VDC zonder weergave		 ≤ 0,008Us (W)
Beladingskenmerken
Spanningstype ≥ 10 kΩ
Huidig type Geen schermbelasting ≤ {(US-7.5) ÷0.02}Ω
met schermbelasting≤{(US-12)÷0.02}Ω (US=toevoerspanning)
HART-stroomtype Vervolging ≤ {(Us-12)÷0.02}Ω(Us=Voedingsspanning)
Milieuomstandigheden
Omgevingstemperatuur -40°C tot 85°C
Omgevingsvochtigheid 0% ~ 95% RH ((geen condensatie, geen condensatie)
Algemeen materiaal
het diafragma 316L roestvrij staal (contact met het te meten medium)
Procesverbinding 304 roestvrij staal (contact met het te meten medium)
behuizing met een breedte van niet meer dan 50 mm
Gezegels O-ring van nitrilrubber (in contact met het te meten medium)
Toon venster ≈ 6 mm explosiebestendige glas
Mechanische stabiliteit
Seismische prestaties 10g ((20... 2000Hz) voldoet aan de norm IEC60068-2-6
Schokweerstand 500 g/ms voldoet aan de norm IEC60068-2-27
Elektrische bescherming
Bescherming tegen kortsluiting eeuwigdurend
Antipolariteitsbescherming Geen schade, maar werkt niet.
Isolatieweerstand ≥ 100MΩ 500VDC
Dielectrische sterkte 500VAC
Outputgrenswaarden
De uitgang is minimaal. 4 mA,0,0.001VDC,3.8 mA
Maximaal vermogen 20 mA,2000,10VDC,5VDC,22mA
